SUCTION TUBE AS 00C0328000

← HYDRAULIC OIL TANK 21C0256003 SUCTION TUBE AS 00C0686000 →

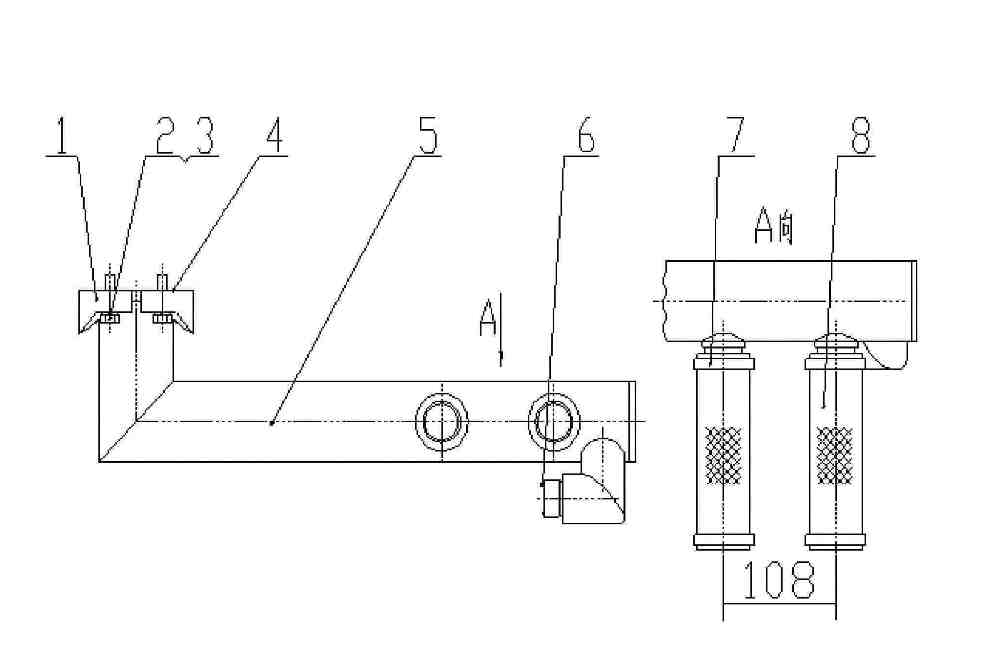

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPLIT FLANGE

Каталожный номер:04A0392 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0013 (ver: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0032 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIPE AS

Каталожный номер:10D1284 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0292 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:15B0031 (ver: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:SUCTION HOSE

Каталожный номер:30A0221 (ver: 000)

Комплект:2

Примечание:
