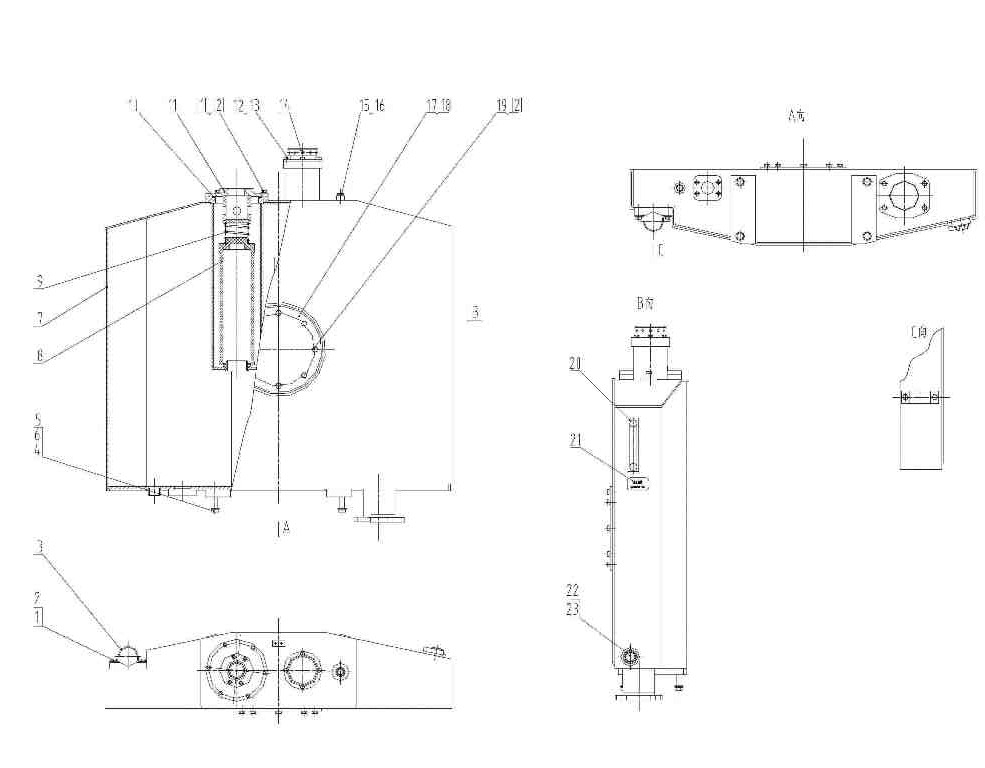

HYDRAULIC OIL TANK 21C0256003

← LINKAGE AS 24C0252004 SUCTION TUBE AS 00C0328000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0005 (ver: 000)

Комплект:8

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:16

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:88A0718 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0212 (ver: 000)

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0013 (ver: 000)

Комплект:4

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0009 (ver: 000)

Комплект:4

Примечание:

№ на схеме:7

Наименование:HOUSING

Каталожный номер:04D0563 (ver: 002)

Комплект:1

Примечание:

№ на схеме:8

Наименование:FILTER ELEMENT

Каталожный номер:53C0237 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:75A0268 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0824 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAT

Каталожный номер:02D1794 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:4

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0007 (ver: 000)

Комплект:4

Примечание:

№ на схеме:14

Наименование:BREATHER AS

Каталожный номер:16C0003 (ver: 001)

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:03B0080 (ver: 001)

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0351 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLANGE COVER

Каталожный номер:52A0320 (ver: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:80A0310 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0012 (ver: 000)

Комплект:8

Примечание:

№ на схеме:20

Наименование:DIPSTICK

Каталожный номер:44C0015 (ver: 001)

Комплект:1

Примечание:

№ на схеме:21

Наименование:DECAL

Каталожный номер:74A0057 (ver: 000)

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0381 (ver: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:03B0024 (ver: 002)

Комплект:1

Примечание:
