HYDRAULIC COOLING SYSTEM 15E1084000

← HYDRAULIC COOLING SYSTEM 15E0805000 ELIEF VALVE 12C2602000 →

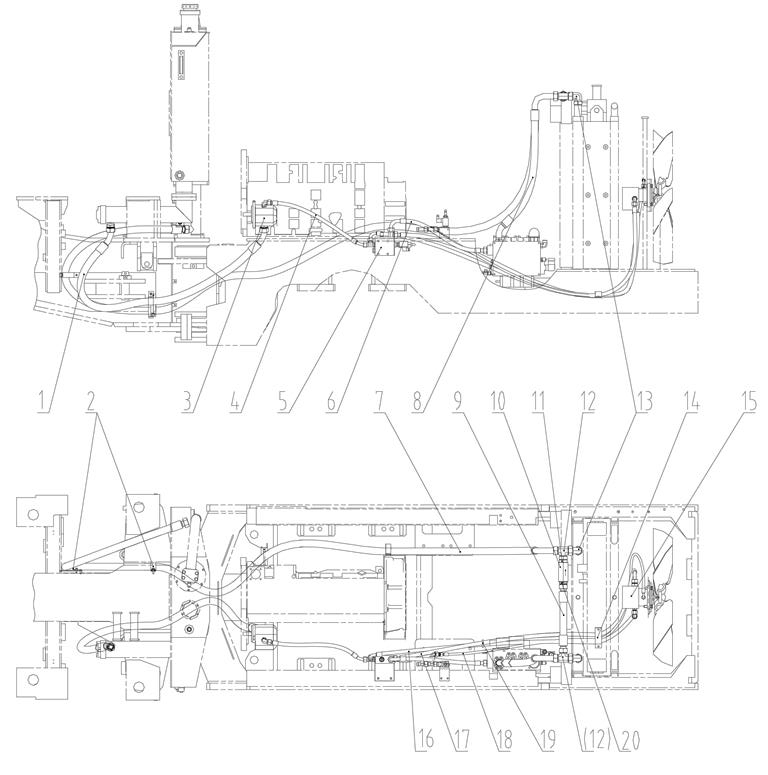

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:07C3704 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:09C0415 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:PUMP AS

Каталожный номер:11C1416 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:06C4694 (ver: 001)

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELIEF VALVE

Каталожный номер:12C2598 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE

Каталожный номер:07C3705 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:07C3708 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:07C3706 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:07C3707 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:CHECK VALVE

Каталожный номер:12C1030 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:00A1801 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:TEE

Каталожный номер:32C0133 (ver: 000)

Комплект:2

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:31C0173 (ver: 003)

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:09C0412 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:FAN MOTOR AS

Каталожный номер:11C0479 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:06C7226 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:07C2703 (ver: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:05C4772 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:CABLE TIE

Каталожный номер:37B0010 (ver: 001)

Комплект:8

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:30C0095 (ver: 002)

Комплект:1

Примечание:
