ELIEF VALVE 12C2602000

← HYDRAULIC COOLING SYSTEM 15E1084000 ELIEF VALVE 12C2598000 →

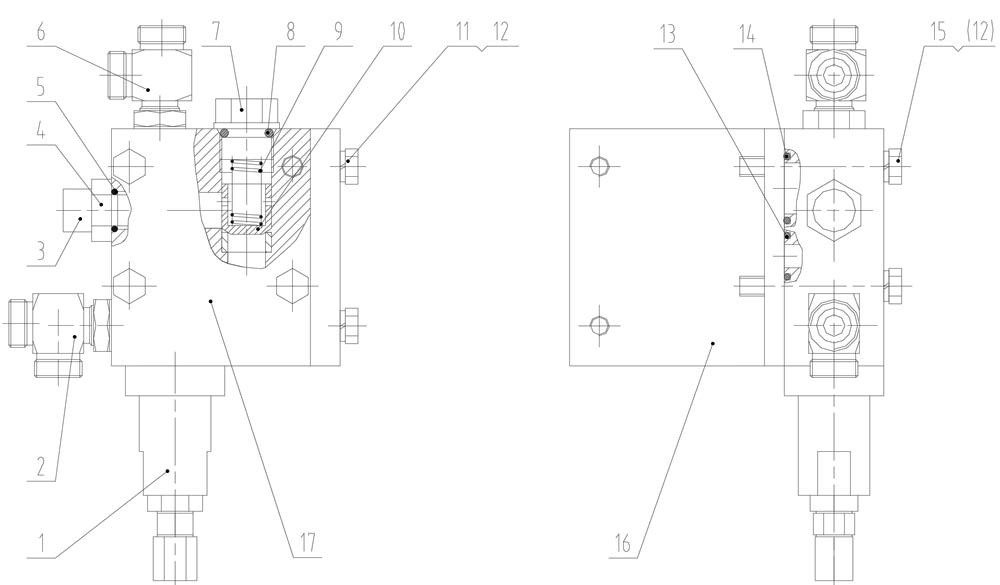

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:12C0012 (ver: 000)

Каталожный номер:12C0012 (ver: 000)

Комплект:1

Примечание:REPLACEABLE: GB6171-86

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:32C0147 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:JOINT

Каталожный номер:44C0085 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:00A1120 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0291 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:32C0146 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:03B0073 (ver: 003)

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:12B0379 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:75A0027 (ver: 001)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SLIDE VALVE

Каталожный номер:78A0026 (ver: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0019 (ver: 000)

Комплект:2

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:6

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0051 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0251 (ver: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0028 (ver: 000)

Комплект:4

Примечание:

№ на схеме:16

Наименование:MOUNTING PLATE

Каталожный номер:29A0285 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:VALVE BODY GROUP

Каталожный номер:52C0012 (ver: 000)

Комплект:1

Примечание:
