STRG HYDRAULIC SYSTEM 10E0080003

← WORK VALVE MOUNTING-RH 12C0548002 PRIORITY VALVE MOUNTING 12C0320001 →

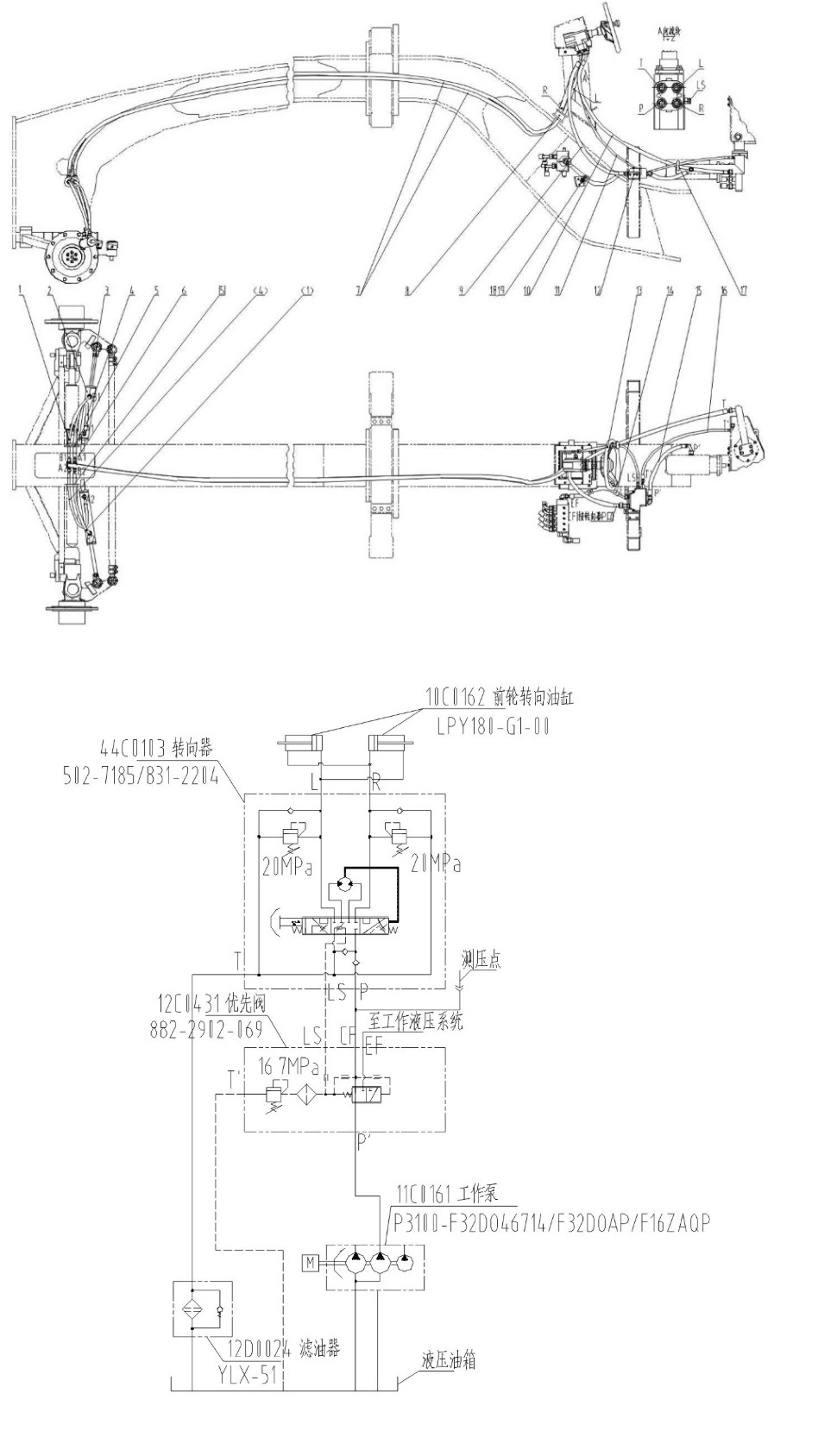

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:06C1336 (ver: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:STEERING CYLINDER

Каталожный номер:10C0524 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C0331 (ver: 000)

Комплект:4

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:06C1337 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:09C0188 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Наименование:TEE

Каталожный номер:32C0192 (ver: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:06C1338 (ver: 000)

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOOT

Каталожный номер:83A0332 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:06C0964 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:06C0991 (ver: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C0479 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:PRIORITY VALVE MOUNTING

Каталожный номер:12C0320 (ver: 001)

Комплект:1

Примечание:

№ на схеме:13

Наименование:STEERING COLUMN AS

Каталожный номер:44C0158 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:06C0975 (ver: 001)

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:06C1339 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:05C0492 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:CABLE TIE

Каталожный номер:37B0010 (ver: 000)

Комплект:8

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:09C0380 (ver: 001)

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0312 (ver: 000)

Комплект:1

Примечание:
