PRIORITY VALVE MOUNTING 12C0320001

← STRG HYDRAULIC SYSTEM 10E0080003 STEERING COLUMN AS 44C0158000 →

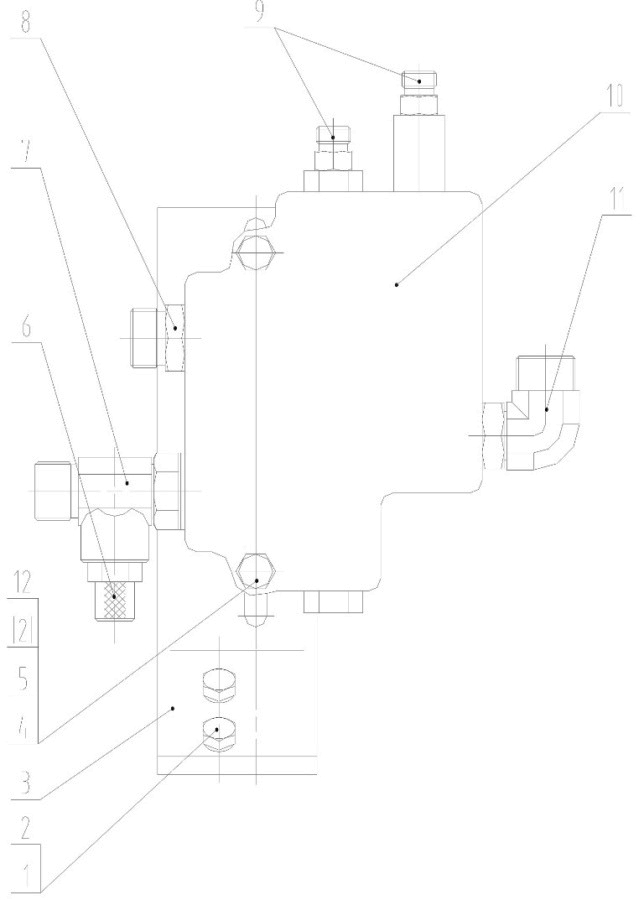

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0075 (ver: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:23A2304 (ver: 001)

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0210 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0021 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:44C0085 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:TEE

Каталожный номер:32C0193 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTOR

Каталожный номер:30C0123 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:30C0176 (ver: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:PRIORITY VALVE

Каталожный номер:12C0431 (ver: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:31C0123 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0005 (ver: 000)

Комплект:2

Примечание:
