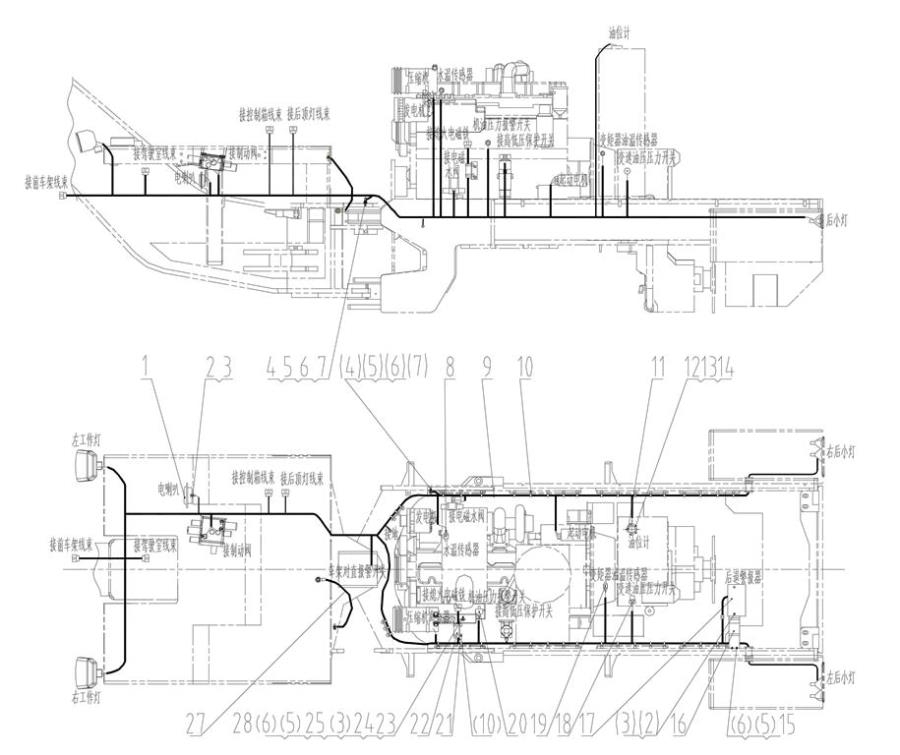

REAR FRAME WIRING 46C1323004

← BATTERY WIRING AS 46C0865003 LIFT SYSTEM 22E0265000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HORN

Каталожный номер:38B0011 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0007 (ver: 000)

Комплект:3

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:4

Примечание:

№ на схеме:4

Наименование:STUD BOLT

Каталожный номер:05B0072 (ver: 000)

Комплект:6

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001 (ver: 000)

Комплект:3

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:5

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:03B0053 (ver: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:WATER TEMP SENSOR

Каталожный номер:30B0183 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:HARNESS

Каталожный номер:08C1153 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:NYLON STRAP

Каталожный номер:37B0004 (ver: 001)

Комплект:40

Примечание:

№ на схеме:11

Наименование:DIPSTICK

Каталожный номер:30B0189 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:04B0221 (ver: 000)

Комплект:5

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0017 (ver: 000)

Комплект:5

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0066 (ver: 000)

Комплект:5

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0012 (ver: 000)

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:23A3419 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:BACKUP ALARM

Каталожный номер:38B0042 (ver: 001)

Комплект:1

Примечание:

№ на схеме:18

Наименование:PRESSURE SWITCH

Каталожный номер:30B0132 (ver: 001)

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL TEMP SENSOR

Каталожный номер:30B0207 (ver: 000)

Комплект:1

Примечание:

№ на схеме:20

Наименование:PRESSURE SWITCH

Каталожный номер:30B0131 (ver: 001)

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:21A2545 (ver: 000)

Комплект:1

Примечание:

№ на схеме:22

Наименование:COIL COMMANDER

Каталожный номер:37B0099 (ver: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0075 (ver: 000)

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0086 (ver: 000)

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0005 (ver: 000)

Комплект:1

Примечание:

№ на схеме:27

Наименование:CABLE

Каталожный номер:08C0638 (ver: 000)

Комплект:1

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0005 (ver: 000)

Комплект:5

Примечание:
