BATTERY WIRING AS 46C0865003

← WIPER SYSTEM 46C0875001 REAR FRAME WIRING 46C1323004 →

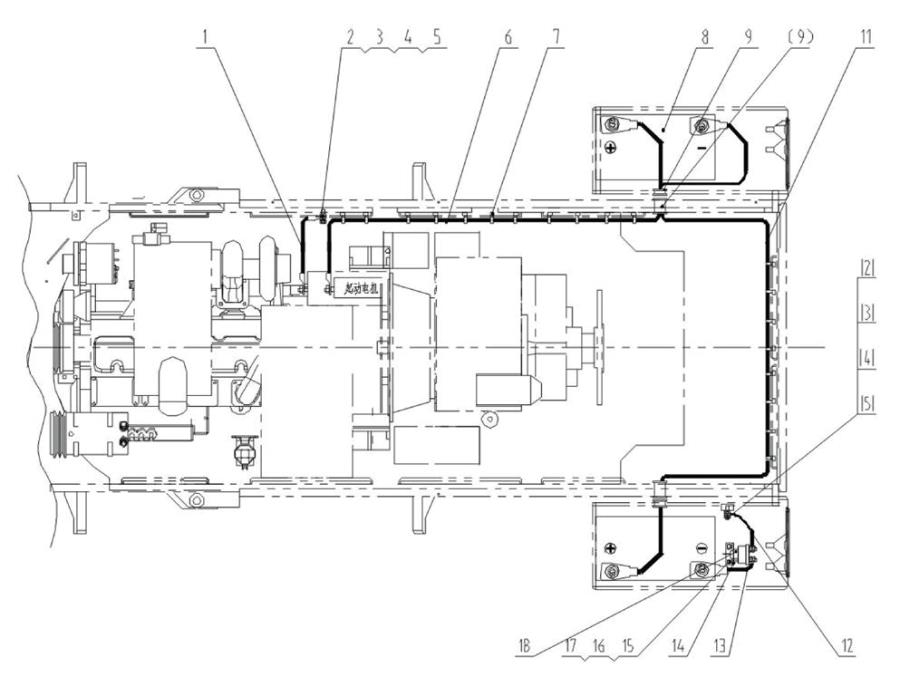

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CABLE

Каталожный номер:08C0723 (ver: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:STUD BOLT

Каталожный номер:05B0072 (ver: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0053 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Наименование:CABLE

Каталожный номер:08C0811 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:NYLON STRAP

Каталожный номер:37B0004 (ver: 001)

Комплект:20

Примечание:

№ на схеме:8

Наименование:BATTERY

Каталожный номер:37B0108 (ver: 001)

Комплект:2

Примечание:

№ на схеме:9

Наименование:RUBBER RING

Каталожный номер:83A0152 (ver: 000)

Комплект:6

Примечание:

№ на схеме:11

Наименование:CABLE

Каталожный номер:08C0812 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:CABLE

Каталожный номер:08C1257 (ver: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:CABLE

Каталожный номер:08C0814 (ver: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:MOUNTING PLATE

Каталожный номер:21A1746

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0075 (ver: 000)

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0006 (ver: 000)

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0005 (ver: 000)

Комплект:2

Примечание:

№ на схеме:18

Наименование:DISCONNECT SWITCH

Каталожный номер:34B0087 (ver: 000)

Комплект:1

Примечание:
