COOLING SYSTEM 15E0139002

← BALL JOINT AS 24C0373001 FAN MOTOR MOUNTING 11C0230000 →

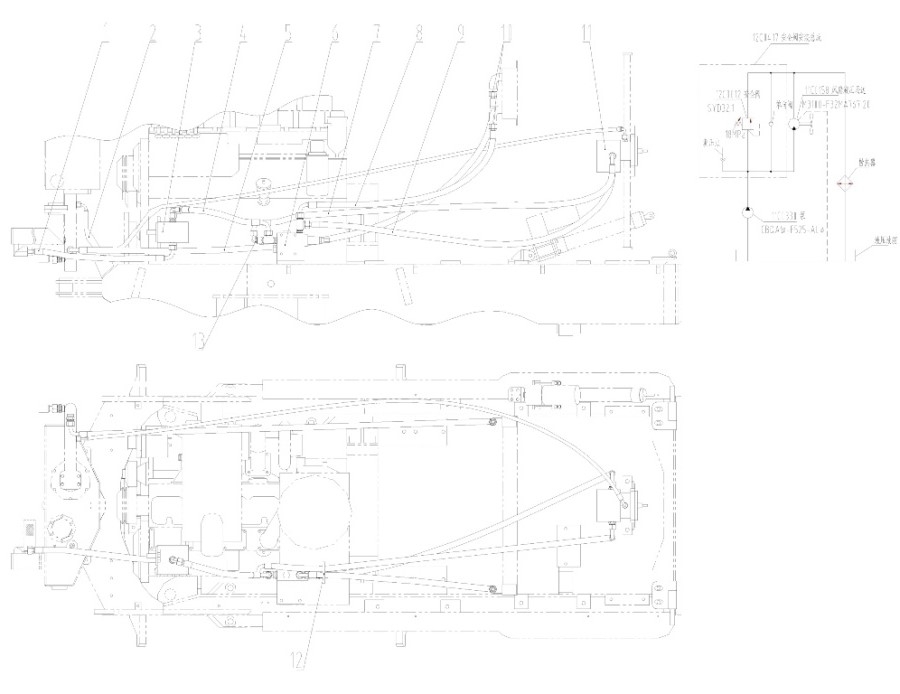

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:07C0493 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:05C0577 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:PUMP MOUNTING

Каталожный номер:11C0344 (ver: 001)

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:06C2694 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:06C1459 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:SAFETY VALVE MOUNTING

Каталожный номер:12C0417 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:06C1329 (ver: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:06C1460 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:06C1331 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0292 (ver: 000)

Комплект:4

Примечание:

№ на схеме:11

Наименование:FAN MOTOR MOUNTING

Каталожный номер:11C0230 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:CABLE TIE

Каталожный номер:37B0010 (ver: 000)

Комплект:6

Примечание:

№ на схеме:13

Наименование:ELBOW

Каталожный номер:31C0084 (ver: 001)

Комплект:1

Примечание:
