BALL JOINT AS 24C0373001

← STEERING CYLINDER 10C0524000 COOLING SYSTEM 15E0139002 →

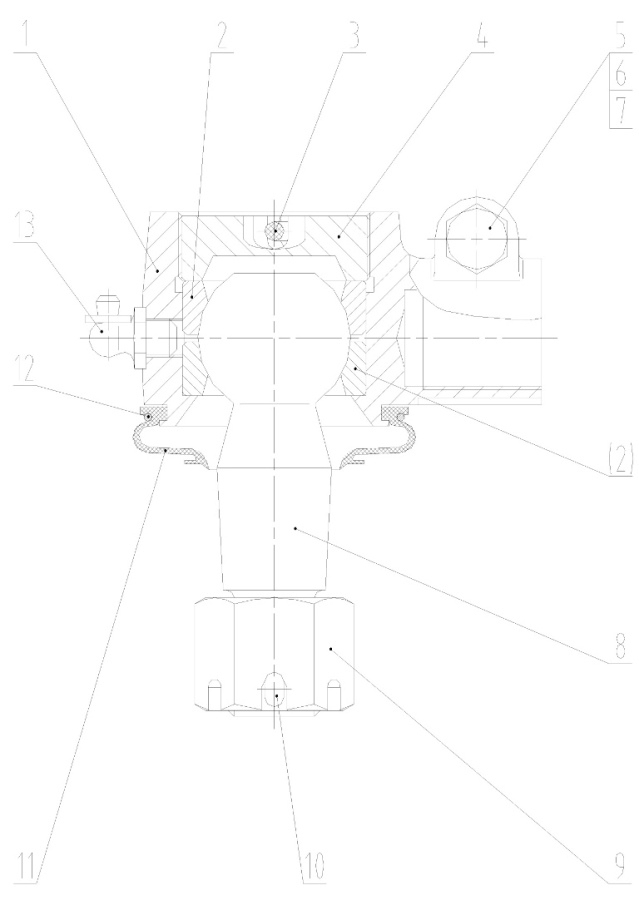

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAT

Каталожный номер:72A0760 (ver: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:BALL SEAT

Каталожный номер:52A0190 (ver: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:08B0133 (ver: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:53A0325 (ver: 001)

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0048 (ver: 000)

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:03B0053 (ver: 000)

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIVOT

Каталожный номер:63A0071 (ver: 000)

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0461 (ver: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:08B0082 (ver: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOOT

Каталожный номер:83A0320 (ver: 000)

Комплект:2

Примечание:

№ на схеме:12

Наименование:LOCK RING

Каталожный номер:15B0110 (ver: 000)

Комплект:2

Примечание:

№ на схеме:13

Наименование:GREASE FITTING

Каталожный номер:10B0018 (ver: 000)

Комплект:2

Примечание:
