24E0029 Система управления

← 11K0014 Насос шестеренчатый в сборе 24C0242 Органы управления (джойстики) в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

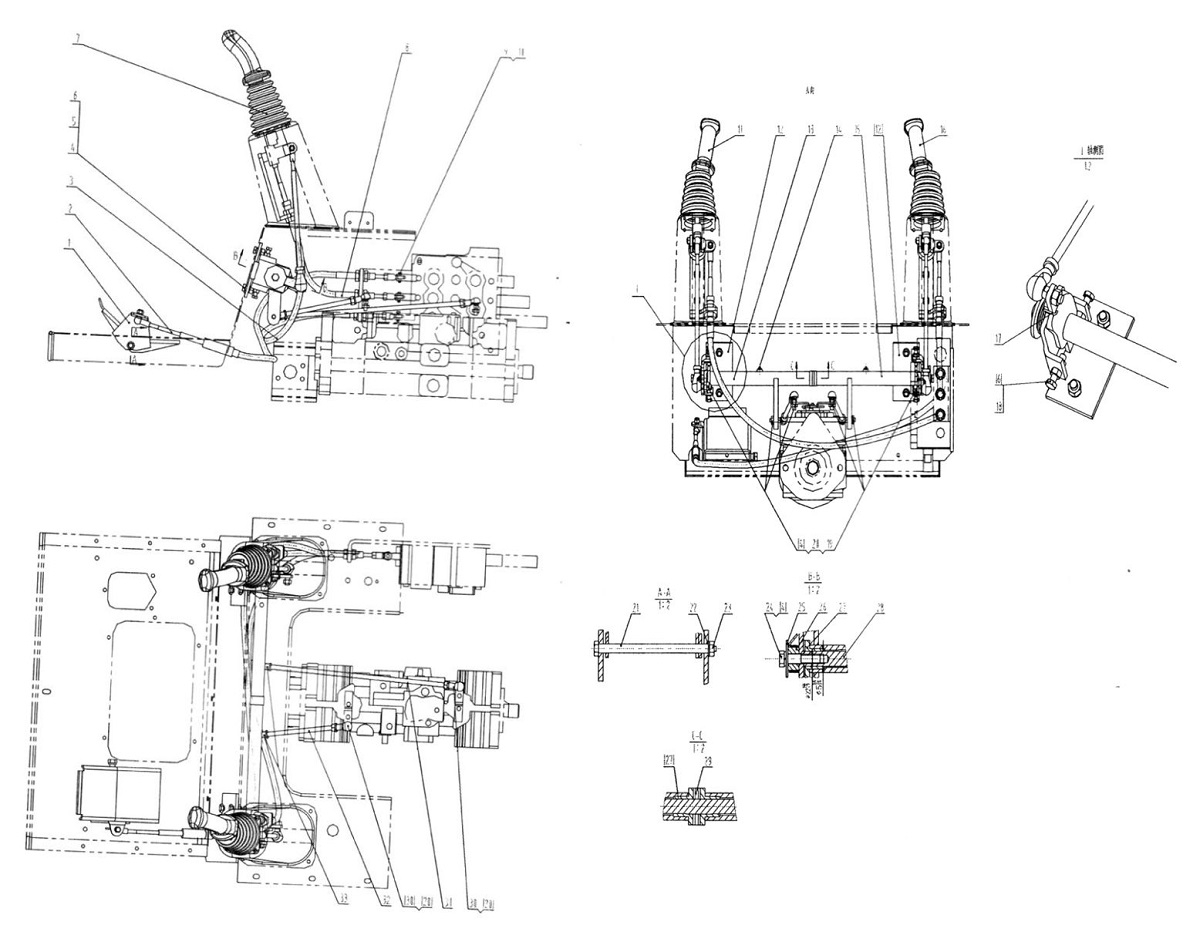

№ на схеме:1

Наименование:Педаль

Каталожный номер:47D0058

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кабель

Каталожный номер:54C0086

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кабель

Каталожный номер:54C0083

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:6

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:6

Примечание:

№ на схеме:7

Наименование:Джойстик в сборе

Каталожный номер:24C0242

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кабель

Каталожный номер:54C0084

Комплект:1

Примечание:

№ на схеме:9

Наименование:Палец

Каталожный номер:08J0007

Комплект:3

Примечание:

№ на схеме:10

Наименование:Палец 2x12-Zn.D

Каталожный номер:08B0007

Комплект:3

Примечание:

№ на схеме:11

Наименование:Рукоять

Каталожный номер:23C0083

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кронштейн

Каталожный номер:00D1636

Комплект:2

Примечание:

№ на схеме:13

Наименование:Джойстик

Каталожный номер:16D0296

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пресс-масленка 45° М10х1

Каталожный номер:I0B0051

Комплект:2

Примечание:

№ на схеме:15

Наименование:Джойстик

Каталожный номер:16D0297

Комплект:1

Примечание:

№ на схеме:16

Наименование:Рукоять

Каталожный номер:23C0084

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пружина

Каталожный номер:75A0195

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт М10х35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:20

Наименование:Гайка М10х1,25-8-Zn.D

Каталожный номер:03B0158

Комплект:8

Примечание:

№ на схеме:21

Наименование:Стержень

Каталожный номер:61A0292

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0062

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гайка М6-8-Zn.D

Каталожный номер:03B0036

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт M10x65-8.8-Zn.D

Каталожный номер:01B0100

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:52A0250

Комплект:2

Примечание:

№ на схеме:26

Наименование:Втулка

Каталожный номер:55A1248

Комплект:2

Примечание:

№ на схеме:27

Наименование:Втулка

Каталожный номер:55A0709

Комплект:4

Примечание:

№ на схеме:28

Наименование:Стержень

Каталожный номер:61A0294

Комплект:1

Примечание:

№ на схеме:29

Наименование:Шайба

Каталожный номер:57A0237

Комплект:4

Примечание:

№ на схеме:30

Наименование:Подшипник

Каталожный номер:25K0002

Комплект:2

Примечание:

№ на схеме:31

Наименование:Рычаг

Каталожный номер:64A0192

Комплект:1

Примечание:

№ на схеме:32

Наименование:Рычаг

Каталожный номер:64A0193

Комплект:1

Примечание:

№ на схеме:33

Наименование:Подшипник

Каталожный номер:25K0003

Комплект:2

Примечание:
