24C0242 Органы управления (джойстики) в сборе

← 24E0029 Система управления 21E0038 Тормоз стояночный →

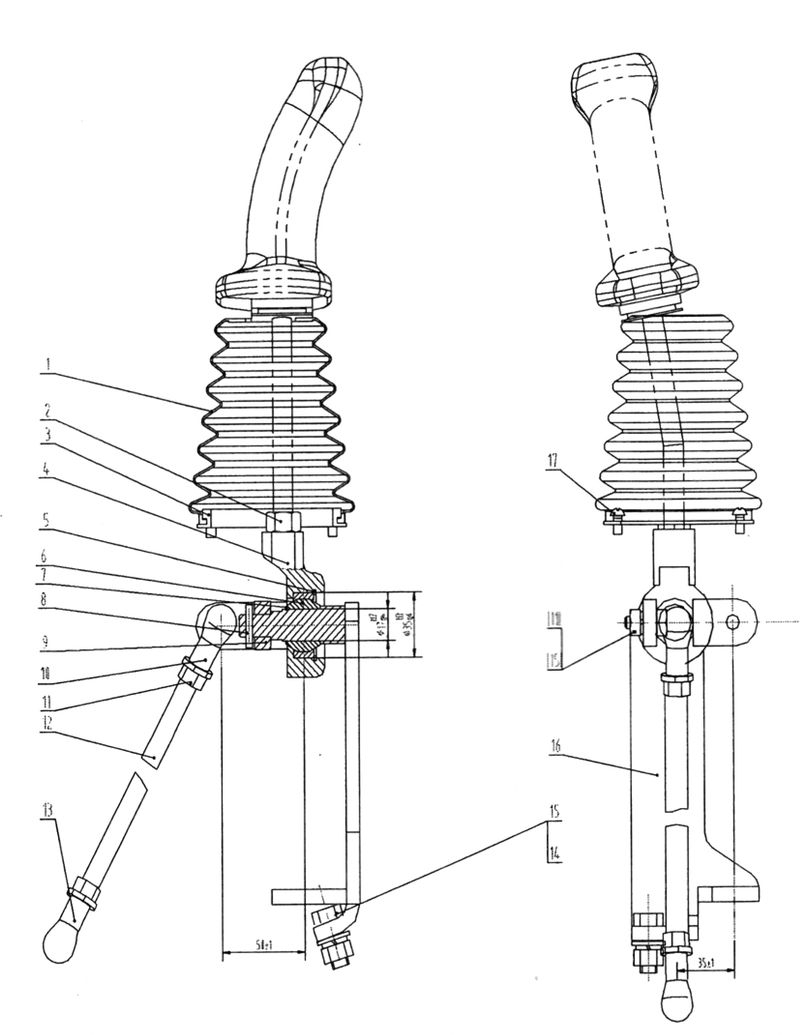

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Крышка

Каталожный номер:84A0618

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка M12-05-Zn.D

Каталожный номер:03B0173

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кронштейн

Каталожный номер:00D1637

Комплект:1

Примечание:

№ на схеме:4

Наименование:Основание

Каталожный номер:71H0004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 35

Каталожный номер:07B0081

Комплект:1

Примечание:

№ на схеме:6

Наименование:Подшипник

Каталожный номер:25B0021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба 17

Каталожный номер:07J0004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Палец 4x20-Zn.D

Каталожный номер:08B0080

Комплект:1

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:55H0046

Комплект:1

Примечание:

№ на схеме:10

Наименование:Подшипник М8хМ8

Каталожный номер:25J0001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка М8-8-Zn.D

Каталожный номер:03B0021

Комплект: 2

Примечание:

№ на схеме:12

Наименование:Стержень

Каталожный номер:64A0194

Комплект:1

Примечание:

№ на схеме:13

Наименование:Подшипник

Каталожный номер:25K0003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт М8х25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:3

Примечание:

№ на схеме:16

Наименование:Основание

Каталожный номер:00D1824

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт М5х14

Каталожный номер:04B0183

Комплект:4

Примечание:
