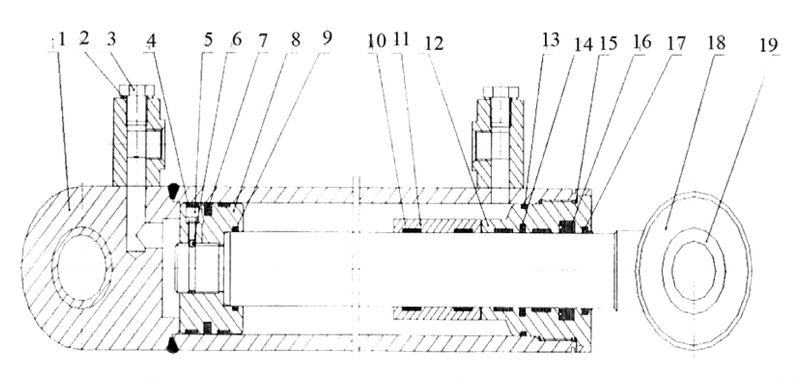

10C0253 Гидроцилиндр подъема

← 10C0251 Гидроцилиндр опрокидывания 00C0468 Гидропровод вспомогательный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус

Каталожный номер:13D0232

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 20*14*2

Каталожный номер:56A0357

Комплект:2

Примечание:

№ на схеме:3

Наименование:Пробка

Каталожный номер:05A0238

Комплект:2

Примечание:

№ на схеме:4

Наименование:Кольцо опорное S63x14.8x2.5

Каталожный номер:80A0232

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт М8х10-45Н-Zn.D

Каталожный номер:04B0246

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шарик 4.5

Каталожный номер:20J0001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Сальник CKW0630

Каталожный номер:34C0567

Комплект:1

Примечание:

№ на схеме:8

Наименование:Поршень

Каталожный номер:50A0141

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо круглого сечения 45x3.55

Каталожный номер:12B0058

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо опорное G45x14.8x2.5

Каталожный номер:80A0233

Комплект: 4

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:55A1305

Комплект:1

Примечание:

№ на схеме:12

Наименование:Крышка гидроцилиндра

Каталожный номер:53A0484

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 56x3.55

Каталожный номер:12B0303

Комплект:1

Примечание:

№ на схеме:14

Наименование:Сальник CKS0450

Каталожный номер:34C0568

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо круглого сечения 65x2.65

Каталожный номер:12B0030

Комплект:1

Примечание:

№ на схеме:16

Наименование:Сальник 45x60x12.5

Каталожный номер:34K0030

Комплект:1

Примечание:

№ на схеме:17

Наименование:Сальник FC45x53x5

Каталожный номер:13B0083

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шток

Каталожный номер:50A0140

Комплект:1

Примечание:

№ на схеме:19

Наименование:Втулка

Каталожный номер:55A1304

Комплект:2

Примечание:
