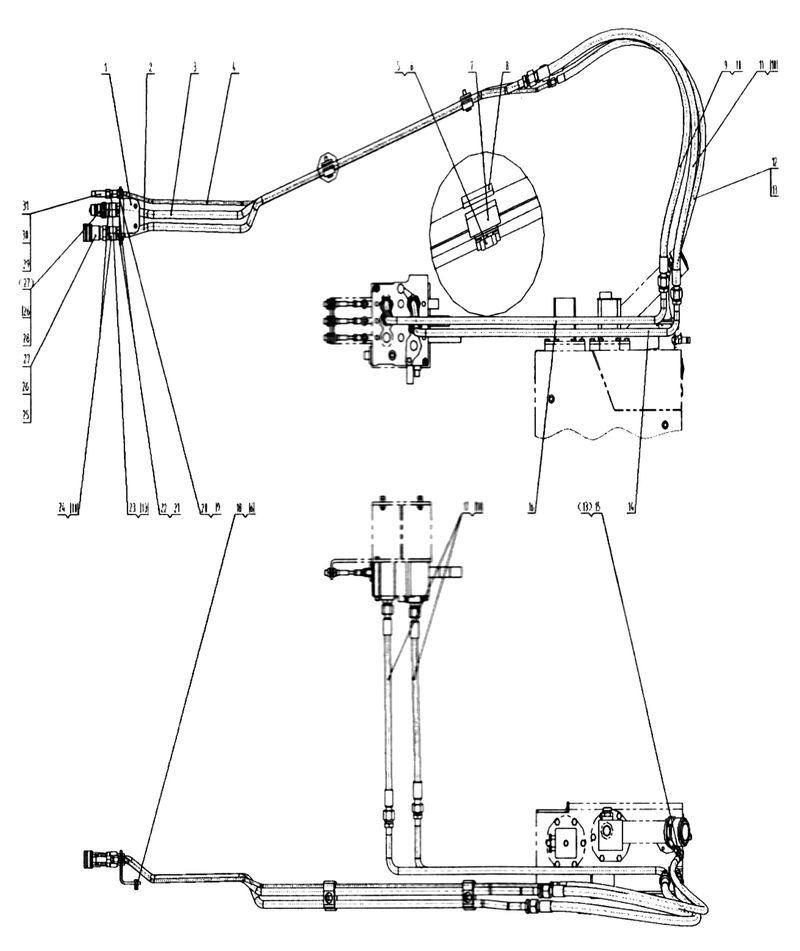

00C0468 Гидропровод вспомогательный

← 10C0253 Гидроцилиндр подъема 00C0469 Трубопровод гидроцилиндра подъема →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кронштейн

Каталожный номер:27A0345

Комплект:1

Примечание:

№ на схеме:2

Наименование:Трубка

Каталожный номер:10D1710

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:10D1711

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка

Каталожный номер:10D1713

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт M10x50-8.8-Zn.D

Каталожный номер:00B0004

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:7

Наименование:Хомут

Каталожный номер:27A0344

Комплект:2

Примечание:

№ на схеме:8

Наименование:Подушка

Каталожный номер:14A3232

Комплект:2

Примечание:

№ на схеме:9

Наименование:Рукав

Каталожный номер:06C0728

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 16.3x2.4

Каталожный номер:12B0504

Комплект:10

Примечание:

№ на схеме:11

Наименование:Рукав

Каталожный номер:06C0727

Комплект:1

Примечание:

№ на схеме:12

Наименование:Рукав

Каталожный номер:05C0757

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения

Каталожный номер:12B0489

Комплект:4

Примечание:

№ на схеме:14

Наименование:Трубка

Каталожный номер:10D1698

Комплект:1

Примечание:

№ на схеме:15

Наименование:Штуцер

Каталожный номер:31C0148

Комплект:1

Примечание:

№ на схеме:16

Наименование:Трубка

Каталожный номер:10D1697

Комплект:1

Примечание:

№ на схеме:17

Наименование:Рукав

Каталожный номер:06C1821

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:19

Наименование:Гайка

Каталожный номер:03J0007

Комплект:1

Примечание:

№ на схеме:20

Наименование:Подушка

Каталожный номер:56A0344

Комплект:2

Примечание:

№ на схеме:21

Наименование:Подушка

Каталожный номер:56A0345

Комплект:4

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:03J0006

Комплект:2

Примечание:

№ на схеме:23

Наименование:Переходник

Каталожный номер:30C0150

Комплект:1

Примечание:

№ на схеме:24

Наименование:Переходник

Каталожный номер:30C0082

Комплект:2

Примечание:

№ на схеме:25

Наименование:Фитинг

Каталожный номер:30C0064

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо круглого сечения 23.47x2.62

Каталожный номер:12B0491

Комплект:2

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:07J0002

Комплект:2

Примечание:

№ на схеме:28

Наименование:Фитинг

Каталожный номер:30C0063

Комплект:1

Примечание:

№ на схеме:29

Наименование:Фитинг

Каталожный номер:30C0068

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шайба

Каталожный номер:07J0003

Комплект:1

Примечание:

№ на схеме:31

Наименование:Кольцо круглого сечения 10.77x2.62

Каталожный номер:12B0494

Комплект:1

Примечание:
