Задняя полурама

Задняя полурама

← Шарнирное соединение Подрамник →

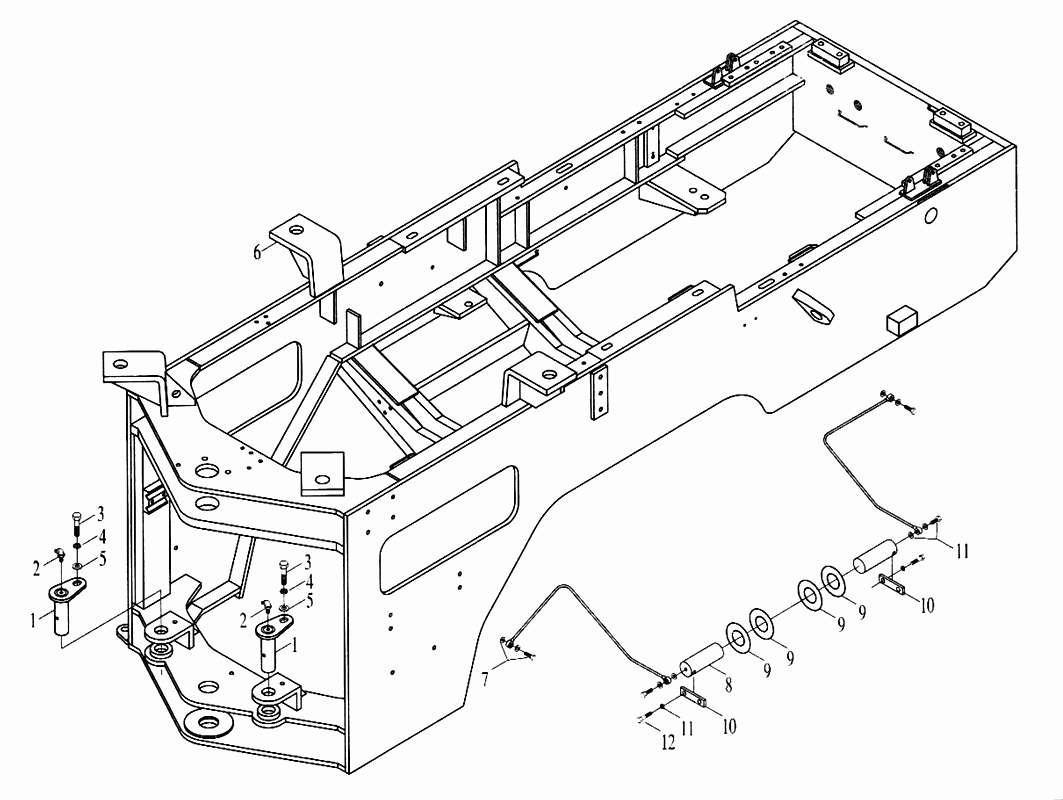

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ось
Каталожный номер:9D20-136400
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Ось
Каталожный номер:9D20-136400
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Масленка М10х1
Каталожный номер:JB/T7940.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Масленка М10х1
Каталожный номер:JB/T7940.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М12x25 GВ/Т5783
Каталожный номер:
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М12x25 GВ/Т5783
Каталожный номер:
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 12
Каталожный номер:GB/T93
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 12
Каталожный номер:GB/T93
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 12
Каталожный номер:GB/T96.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 12
Каталожный номер:GB/T96.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Полурама
Каталожный номер:9D636-13Рђ01000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Полурама
Каталожный номер:9D636-13Рђ01000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Трубка 1
Каталожный номер:9D00-139300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Трубка 1
Каталожный номер:9D00-139300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ось
Каталожный номер:9D20-136501
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ось
Каталожный номер:9D20-136501
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Прокладка
Каталожный номер:9D20-136503
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Прокладка
Каталожный номер:9D20-136503
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Планка
Каталожный номер:9D20-136502
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Планка
Каталожный номер:9D20-136502
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Трубка 2
Каталожный номер:9D00-139400
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Трубка 2
Каталожный номер:9D00-139400
Комплект:1
Примечание:
