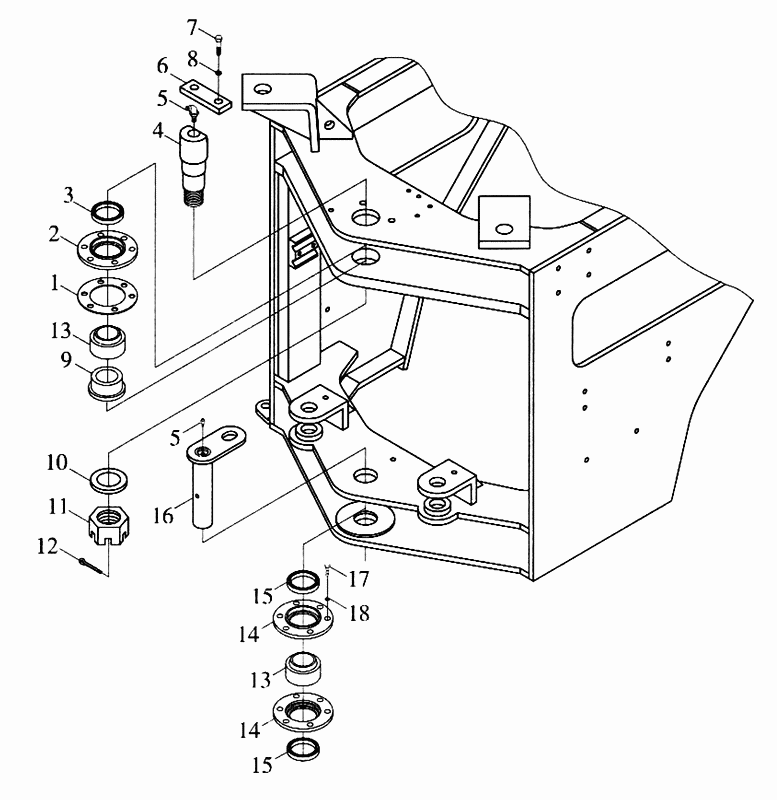

Шарнирное соединение

← Передняя полурама Задняя полурама →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Прокладка регулировочная

Каталожный номер:9D20-133004

Комплект:

Примечание:

№ на схеме:1

Наименование:Прокладка регулировочная

Каталожный номер:9D20-133004

Комплект:

Примечание:

№ на схеме:2

Наименование:Крышка

Каталожный номер:9D20-133001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка

Каталожный номер:9D20-133001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо В70х90х10

Каталожный номер:GB/T9877.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо В70х90х10

Каталожный номер:GB/T9877.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ось

Каталожный номер:9D20-133005

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ось

Каталожный номер:9D20-133005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Масленка М10х1

Каталожный номер:JB/T7940.2

Комплект:2

Примечание:

№ на схеме:5

Наименование:Масленка М10х1

Каталожный номер:JB/T7940.2

Комплект:2

Примечание:

№ на схеме:6

Наименование:Планка

Каталожный номер:9D20-133008

Комплект:1

Примечание:

№ на схеме:6

Наименование:Планка

Каталожный номер:9D20-133008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М16x35 GВ/T5783

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:7

Наименование:Болт М16x35 GВ/T5783

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 16 GВ/Т93

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 16 GВ/Т93

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:9D20-133006

Комплект:1

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:9D20-133006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прокладка

Каталожный номер:9D20-133007

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прокладка

Каталожный номер:9D20-133007

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка

Каталожный номер:9D20-133009

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка

Каталожный номер:9D20-133009

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шплинт 8x90 GВ/Т91

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шплинт 8x90 GВ/Т91

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Подшипник GB/T9163

Каталожный номер:GE60ES

Комплект:2

Примечание:

№ на схеме:13

Наименование:Подшипник GB/T9163

Каталожный номер:GE60ES

Комплект:2

Примечание:

№ на схеме:14

Наименование:Крышка

Каталожный номер:9D20-133002

Комплект:2

Примечание:

№ на схеме:14

Наименование:Крышка

Каталожный номер:9D20-133002

Комплект:2

Примечание:

№ на схеме:15

Наименование:Кольцо В60х85х7 GВ/Т9877.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:15

Наименование:Кольцо В60х85х7 GВ/Т9877.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ось

Каталожный номер:9D20-133100

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ось

Каталожный номер:9D20-133100

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт М12x25

Каталожный номер:GB/T5783

Комплект:18

Примечание:

№ на схеме:17

Наименование:Болт М12x25

Каталожный номер:GB/T5783

Комплект:18

Примечание:

№ на схеме:18

Наименование:Шайба 12 GВ/Т93

Каталожный номер:

Комплект:18

Примечание:

№ на схеме:18

Наименование:Шайба 12 GВ/Т93

Каталожный номер:

Комплект:18

Примечание:
