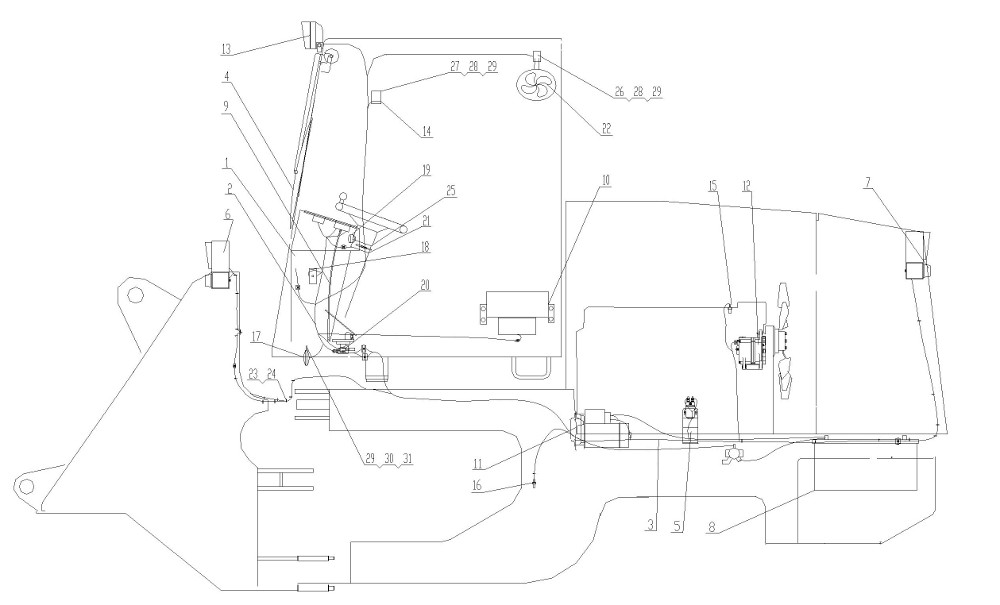

Z3BII 15T12 Electrical components

← Z3B II 14 Implement Electrical components →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Instrument Assembly

Каталожный номер:Z3B II 1501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Harness Assembly

Каталожный номер:Z3B II 1502

Комплект:1

Примечание:

№ на схеме:3

Наименование:Harness Assembly

Каталожный номер:Z3B II 1503

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wiper

Каталожный номер:CG30B-II-C/24V

Комплект:1

Примечание:

№ на схеме:5

Наименование:Start Relay

Каталожный номер:JD26C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front Lamp

Каталожный номер:Z3B II 1506

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear Lamp

Каталожный номер:Z3B II 1507

Комплект:1

Примечание:

№ на схеме:8

Наименование:Battery

Каталожный номер:6-QA-150

Комплект:2

Примечание:

№ на схеме:9

Наименование:Power Relay

Каталожный номер:ZL30B.15.9T30

Комплект:3

Примечание:

№ на схеме:10

Наименование:Cab Heater

Каталожный номер:QCN30CD3X/24V

Комплект:1

Примечание:

№ на схеме:11

Наименование:Starter

Каталожный номер:QD272 6.6kW

Комплект:1

Примечание:

№ на схеме:12

Наименование:Alternator

Каталожный номер:JFZ2242/500W/28V

Комплект:1

Примечание:

№ на схеме:13

Наименование:Front Flood Lamp

Каталожный номер:CG 70W/24V

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket Lamp

Каталожный номер:CG.F/10W/24V

Комплект:1

Примечание:

№ на схеме:15

Наименование:Coolant Temp.Sensor

Каталожный номер:WG-2 3/8NPT

Комплект:1

Примечание:

№ на схеме:16

Наименование:TC Oil Temp.Sensor

Каталожный номер:WG-2 3/8NPT

Комплект:1

Примечание:

№ на схеме:17

Наименование:Horn

Каталожный номер:DL224EG/24V

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fuse

Каталожный номер:BX505

Комплект:1

Примечание:

№ на схеме:19

Наименование:Start Key Switch

Каталожный номер:JK406

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stop Lamp Switch

Каталожный номер:JN150

Комплект:1

Примечание:

№ на схеме:21

Наименование:Turn Lamp Switch

Каталожный номер:JK802B

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fan

Каталожный номер:DQ-8 8W/24V

Комплект:1

Примечание:

№ на схеме:23

Наименование:Locking Cable ties

Каталожный номер:CZ 200X4

Комплект:20

Примечание:

№ на схеме:24

Наименование:Locking Cable ties

Каталожный номер:ZD 200X8

Комплект:50

Примечание:

№ на схеме:25

Наименование:M5X10 Screw

Каталожный номер:GB818-85

Комплект:3

Примечание:

№ на схеме:26

Наименование:M5X16 Screw

Каталожный номер:GB818-85

Комплект:2

Примечание:

№ на схеме:27

Наименование:M5X20 Screw

Каталожный номер:GB818-85

Комплект:2

Примечание:

№ на схеме:28

Наименование:5 Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:29

Наименование:5 Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:30

Наименование:M8X16 Bolt

Каталожный номер:GB5781-85

Комплект:1

Примечание:

№ на схеме:31

Наименование:8 Washer

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:32

Наименование:8 Washer

Каталожный номер:GB97.1-85

Комплект:1

Примечание:
