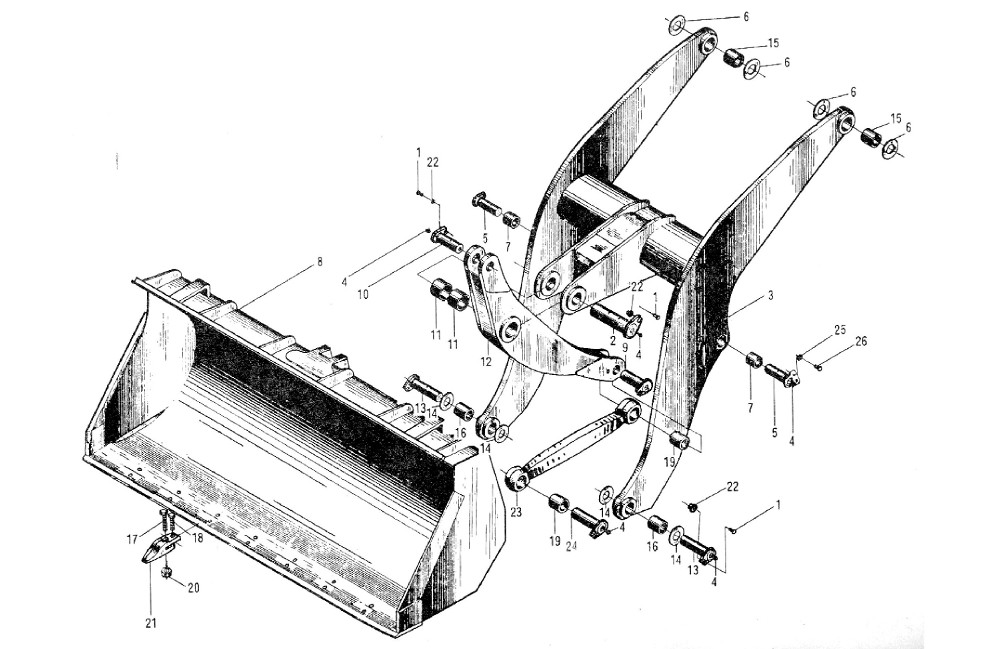

Z3B II 14 Implement

← GMS502C00-00 Handgrip assembly Z3BII 15T12 Electrical components →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M20X40

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pin Assembly

Каталожный номер:Z3B II 1407

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lift Arm

Каталожный номер:Z3B II 1404

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil Cup M10X1

Каталожный номер:JB/T7940.1-1995

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin Assembly

Каталожный номер:Z3B II 1408

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:Z3B II 140000007

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:Z3B II 140000008

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bucket

Каталожный номер:Z3B II 140101

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin Assembly

Каталожный номер:Z3B II 1405

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin Assembly

Каталожный номер:Z3B II 1406

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:Z3B II 140000006

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rocker

Каталожный номер:Z3B II 1403

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin Assembly

Каталожный номер:Z3B II 1409

Комплект:2

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:Z3B II 140000008

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bushing

Каталожный номер:Z3B II 140000003

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:Z3B II 140000004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M16X60

Каталожный номер:GB5783-86

Комплект:7

Примечание:

№ на схеме:18

Наименование:Bolt M16X50

Каталожный номер:GB5783-86

Комплект:7

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:Z3B II 140000001

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut M16

Каталожный номер:GB6170-86

Комплект:14

Примечание:

№ на схеме:21

Наименование:Bucket Teeth

Каталожный номер:ZL30B.14-1E

Комплект:7

Примечание:

№ на схеме:22

Наименование:Bolt Bushing

Каталожный номер:Z3B II 140000006

Комплект:6

Примечание:

№ на схеме:23

Наименование:Pull Rod

Каталожный номер:Z3B II 1402

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin Assembly

Каталожный номер:Z3B II 1405

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 12

Каталожный номер:GB859-87

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:4

Примечание:
