Z3B II 12 Frame Group III

← Z3B II 12 Frame Group II Z3BII13T16 Cab →

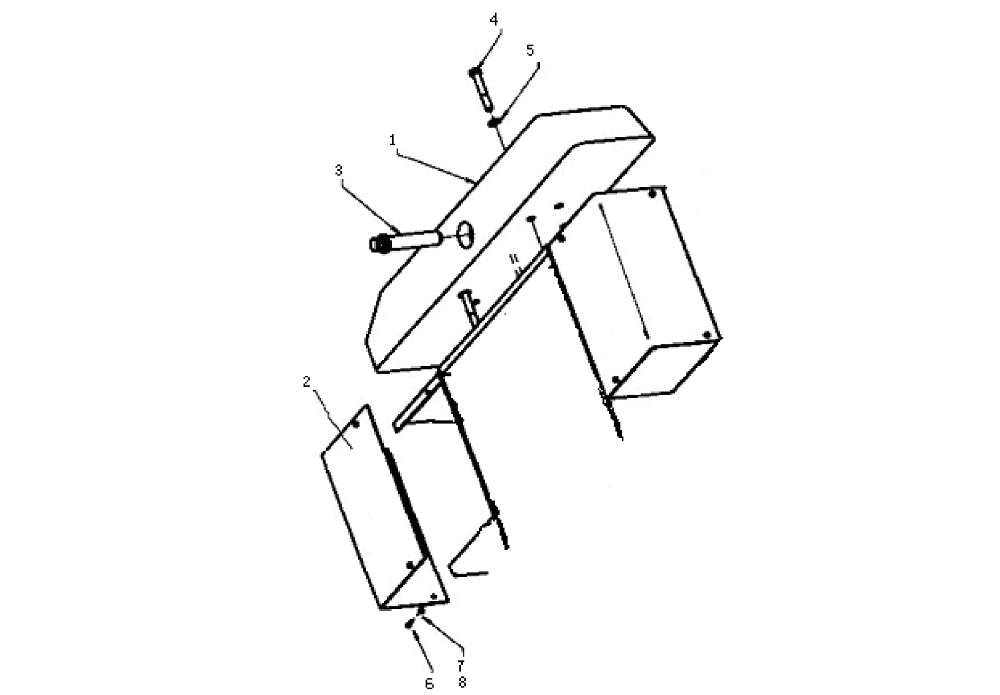

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ballast

Каталожный номер:Z3B II 1215T3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing Cover

Каталожный номер:Z3B II 120204003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:CG50.12-27

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M24X150

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 24

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8X25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 8

Каталожный номер:GB96-85

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut 8

Каталожный номер:GB6170-86

Комплект:8

Примечание:
