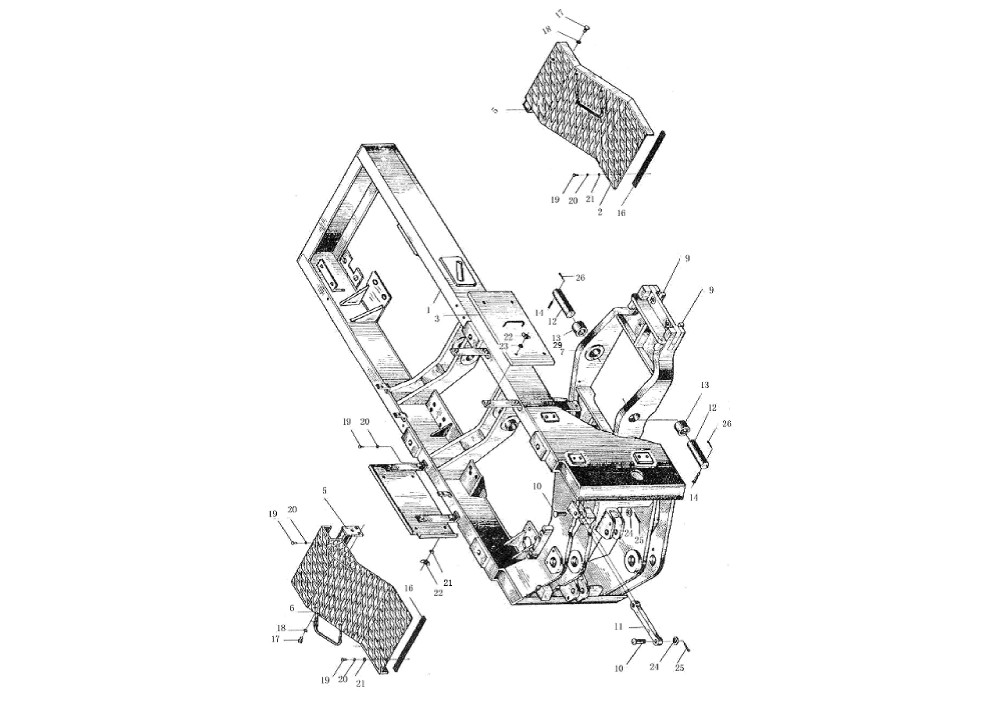

Z3B II 12 Frame Group II

← Z30B II 12 Frame Group I Z3B II 12 Frame Group III →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:Z3B II 1202

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Rear Fender Assem

Каталожный номер:Z3B II 120301

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left Fence Plate Assem

Каталожный номер:Z3B II 120302

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear Reinforced Beam

Каталожный номер:Z3B II 120305

Комплект:2

Примечание:

№ на схеме:6

Наименование:Right Rear Fender Assem

Каталожный номер:Z3B II 120306

Комплект:1

Примечание:

№ на схеме:7

Наименование:Suspension

Каталожный номер:Z3B II 1204

Комплект:1

Примечание:

№ на схеме:9

Наименование:Limit Block

Каталожный номер:Z3B II 120000001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Axis Pin

Каталожный номер:Z3B II 120000007

Комплект:2

Примечание:

№ на схеме:11

Наименование:Linkage

Каталожный номер:Z3B II 120000008

Комплект:1

Примечание:

№ на схеме:12

Наименование:Suspension Axis Pin

Каталожный номер:Z3B II 120000011

Комплект:2

Примечание:

№ на схеме:13

Наименование:Suspension Sleeve

Каталожный номер:Z3B II 120000012

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:Z3B II 120000013

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rubber Gasket

Каталожный номер:Z3B II 120300002

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12X30

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt M8X20

Каталожный номер:GB5781-86

Комплект:12

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:GB93-76

Комплект:20

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:GB96-85

Комплект:12

Примечание:

№ на схеме:22

Наименование:Castle Nut M8

Каталожный номер:GB62-88

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 20

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin 5X35

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin 3X30

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:28

Наименование:Nut M14

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:ZL30B.14-14

Комплект:1

Примечание:
