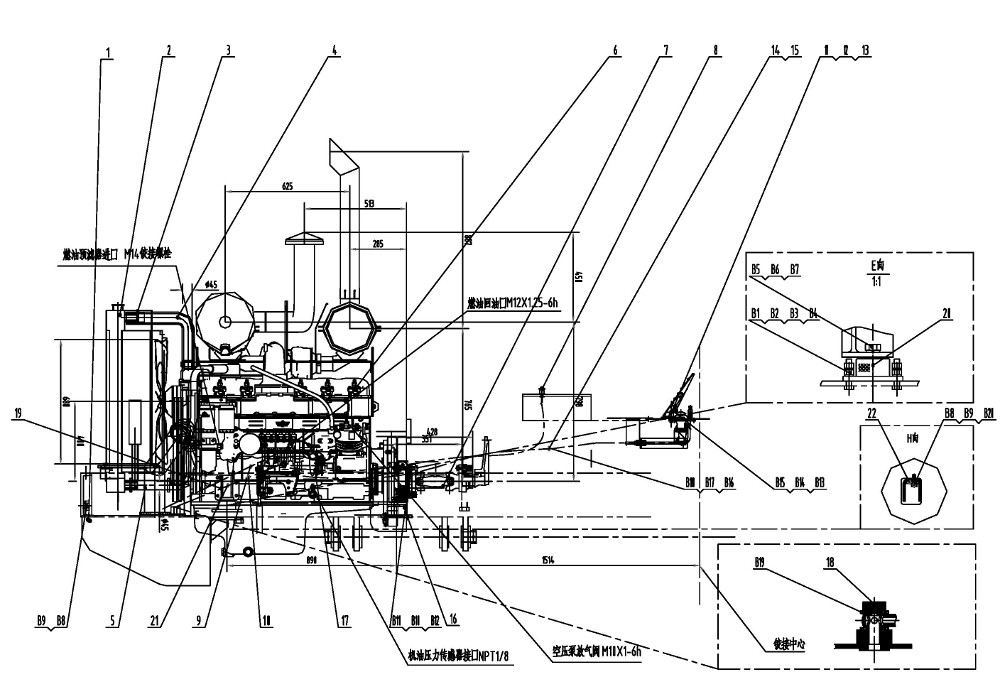

Z33E01T7 Engine Assembly

← Z33E15T7 Electrical Component Z33E0101T7 Fuel Tank →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B20

Наименование:Bolt M16X50

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:B19

Наименование:Washer 14

Каталожный номер:JB/T982-1977

Комплект:4

Примечание:

№ на схеме:B18

Наименование:Nut M10

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:

№ на схеме:B17

Наименование:Washer 10

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:B16

Наименование:Bolt M10X20

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:B25

Наименование:Nut M6

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:

№ на схеме:B14

Наименование:Washer 6

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:B13

Наименование:Bolt M6X12

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:B12

Наименование:Nut M20

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:

№ на схеме:B11

Наименование:Washer 20

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:B10

Наименование:Bolt M20X50

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:B9

Наименование:Washer 16

Каталожный номер:GB/T 93-1987

Комплект:6

Примечание:

№ на схеме:B8

Наименование:Bolt M16X35

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:B7

Наименование:Nut M22

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:

№ на схеме:B6

Наименование:Washer 22

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:B5

Наименование:Bolt M22X55

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:B4

Наименование:Washer 14

Каталожный номер:GB/T 93-1987

Комплект:12

Примечание:

№ на схеме:B3

Наименование:Nut M14

Каталожный номер:GB/T 6170-2000

Комплект:12

Примечание:

№ на схеме:B2

Наименование:Washer 14

Каталожный номер:GB/T 93-1987

Комплект:12

Примечание:

№ на схеме:B1

Наименование:Bolt M14X55

Каталожный номер:GB/T 5783-2000

Комплект:12

Примечание:

№ на схеме:1

Наименование:Fuel Tank

Каталожный номер:Z33E0101T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cooling System

Каталожный номер:Z33E0102T7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:5732 38-63

Комплект:4

Примечание:

№ на схеме:4

Наименование:Outlet Hose

Каталожный номер:Z33E010300001T7

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inlet Hose

Каталожный номер:Z33E010400001T7

Комплект:1

Примечание:

№ на схеме:6

Наименование:Diesel Engine

Каталожный номер:CA6DF1D-12GB

Комплект:1

Примечание:F432CG20

№ на схеме:7

Наименование:Transmission Shaft

Каталожный номер:Z33E0106T7

Комплект:1

Примечание:

№ на схеме:8

Наименование:Choke

Каталожный номер:CG933-ST(2700)

Комплект:1

Примечание:

№ на схеме:9

Наименование:(1m) In-vitta

Каталожный номер:Z33E0109

Комплект:1

Примечание:

№ на схеме:10

Наименование:(1.7m0 Out- vitta

Каталожный номер:Z33E0110

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pedal Control Valve

Каталожный номер:CG(A)-1129001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cable Assembly

Каталожный номер:30E2500

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:Z55S010600001T2

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nozzle

Каталожный номер:LHCI-10

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:Z33E010500002T7

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pamper

Каталожный номер:1001025-017-0000

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tie-In

Каталожный номер:Z3BII010000006

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:ZL30B.1.1-4

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nozzle

Каталожный номер:LHCI-17

Комплект:3

Примечание:

№ на схеме:20

Наименование:Pamper

Каталожный номер:1001015-017-0000

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:Z33E010000001T7

Комплект:1

Примечание:

№ на схеме:22

Наименование:Board

Каталожный номер:Z33E010000001T7

Комплект:
