Z33E0101T7 Fuel Tank

Z33E0101T7 Fuel Tank

← Z33E01T7 Engine Assembly Z33E0102T7 Cooling System →

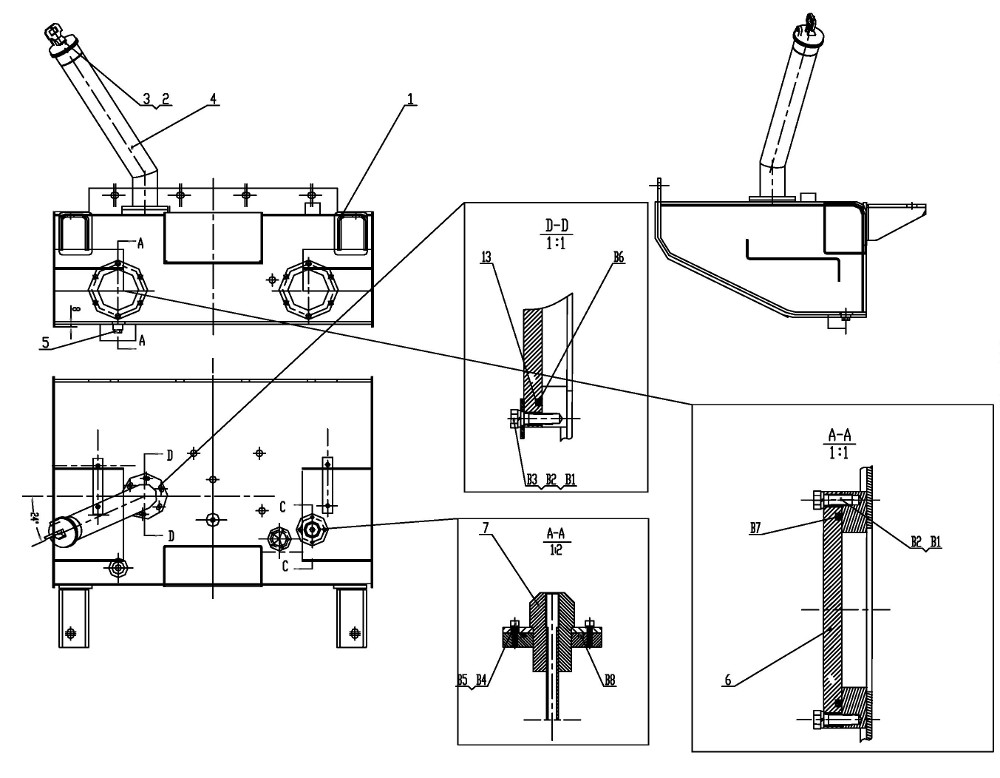

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:B8
Наименование:O-Ring 602.65
Каталожный номер:GB/T 3452.1-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:B7
Наименование:O-Ring 1325.3
Каталожный номер:GB/T 3452.1-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:B6
Наименование:O-Ring 805.3
Каталожный номер:GB/T 3452.1-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:B5
Наименование:Washer 5
Каталожный номер:GB/T 93-1987
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B4
Наименование:Bolt M520
Каталожный номер:GB/T 70.1-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:B3
Наименование:Washer 8
Каталожный номер:GB/T 96.1-2002
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:B2
Наименование:Washer 8
Каталожный номер:GB/T 93-1987
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:B1
Наименование:Bolt M825
Каталожный номер:GB/T 5783-2000
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Tank Body
Каталожный номер:Z33E010101T7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:TK50K.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Net
Каталожный номер:TK50KA.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Z33E010104T7
Каталожный номер:Z33E010104T7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Threaded Plug
Каталожный номер:4H-33
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange
Каталожный номер:CG50.1.1-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Suck Fuel Tube Assembly
Каталожный номер:Z33E010102
Комплект:1
Примечание:
