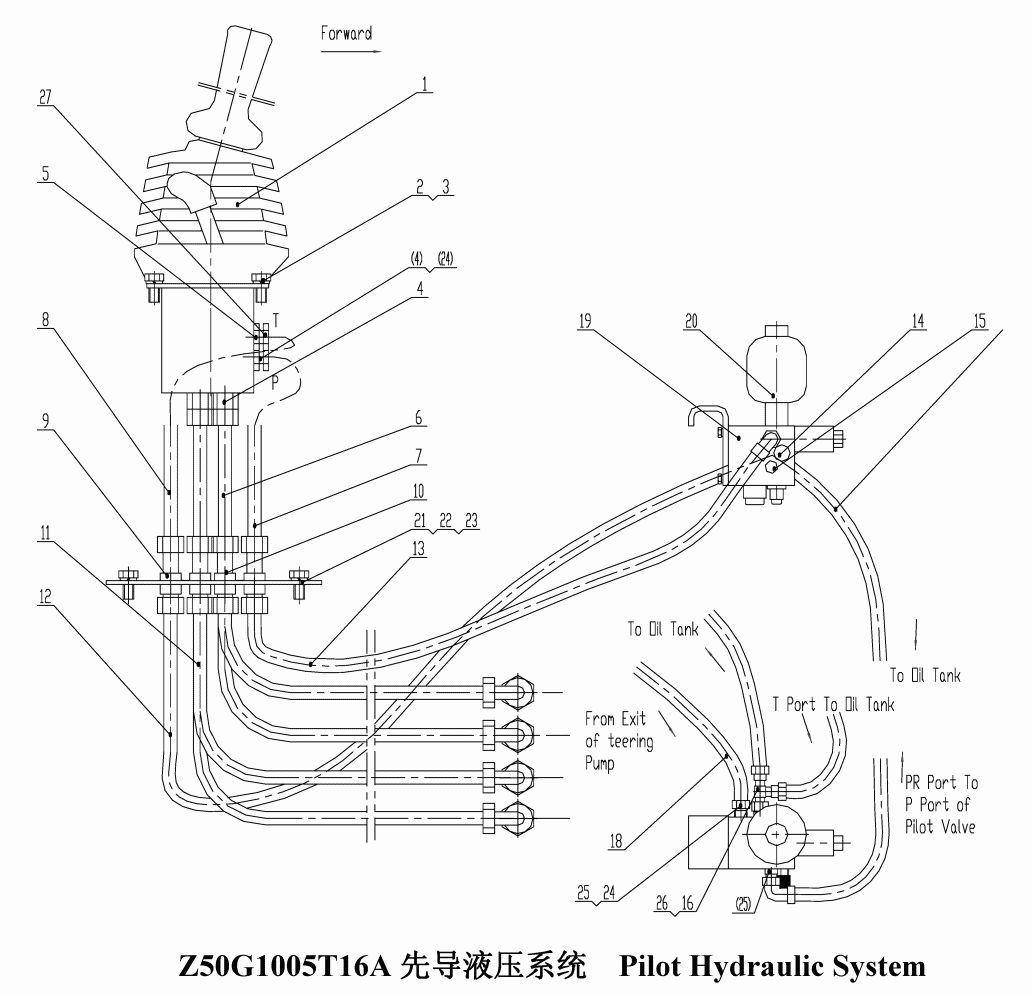

Гидросистема/Pilot Hydraulic System Z50G1005T16A

← Гидросистема/Implement Hydraulic System Z50G10T16A Гидросистема/Multi-way Valve Assembly Z50G1009T16A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot Valve

Каталожный номер:606-1021-1213

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M6X20 GB/T5783-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 6 GB/T93-1987

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:1CO-16-04Z

Комплект:7

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CO-18-04Z

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:20411-16-04TZX1T04AGX535

Комплект:6

Примечание:

№ на схеме:7

Наименование:Hose 20491-16-04Z/20411-16-04TZX1T04AGX590

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX615

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:6C-18/LNZ

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:6C-16/LNZ

Комплект:7

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:20411-16-04TZX1T04AGX930

Комплект:6

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX880

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose 20411-16-04Z/20491-16-04ZX1T04AGX930

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:PT-3-DKL

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:4M-14WDZ

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:CC-18Z

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 20491-18-06Z/20411-18-06ZX1T06AGX1040

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose 20411-16-04Z/20491-16-04ZX2T04AGX1060

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve

Каталожный номер:DKF1-00

Комплект:1

Примечание:

№ на схеме:20

Наименование:Accumulator

Каталожный номер:SBO210-0.32E1/112U-210AK60

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:Z50G100500001T16A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8X16 GB/T5783-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 8 GB/T93-1987

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:2C9-16Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:1CH-16-14Z

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:1CH-18-14Z

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:1

Примечание:
