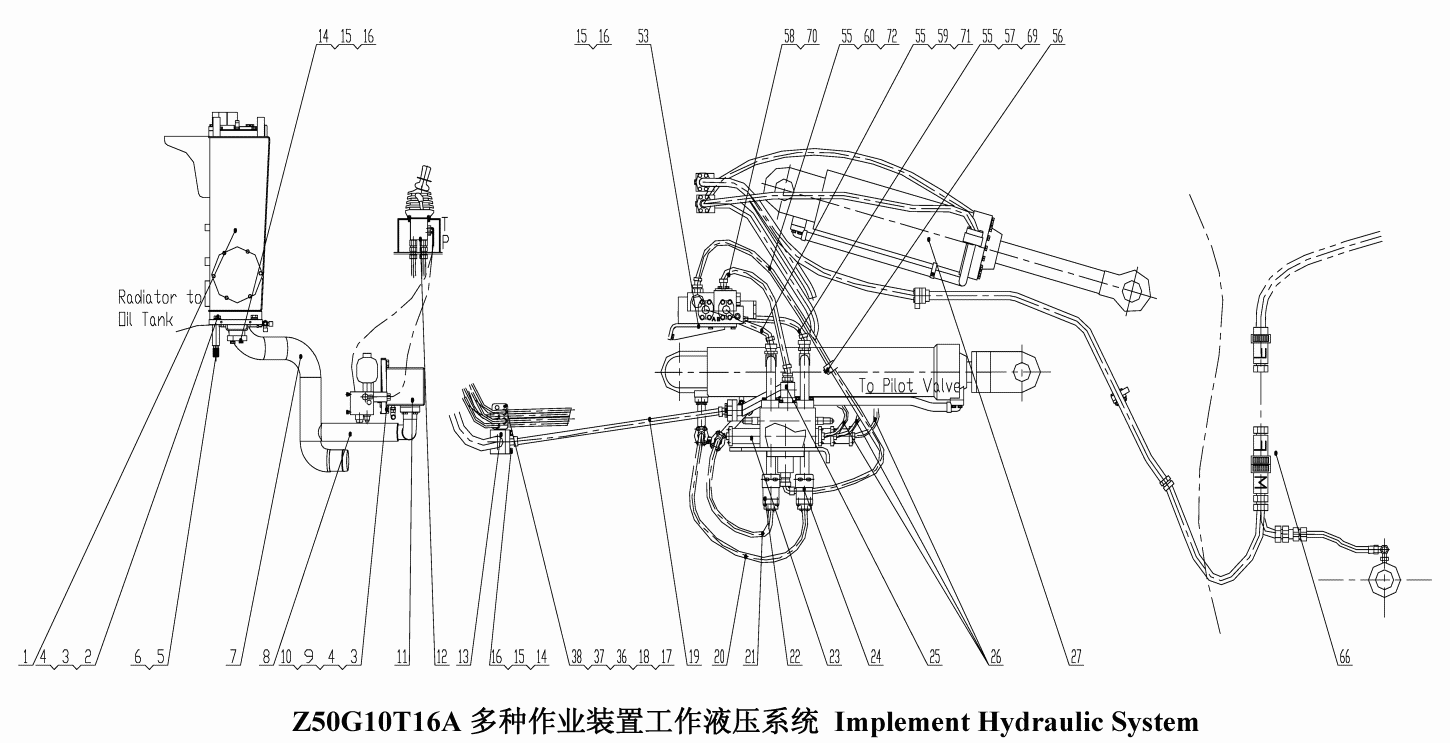

Гидросистема/Implement Hydraulic System Z50G10T16A

← Гидросистема/Steel Tube Assembly Z50G1015T15A Гидросистема/Implement Hydraulic System Z50G10T16A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Oil Tank

Каталожный номер:Z50G1001T15

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt GB/T5783-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer GB/T93-1987

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer GB/T97.2-2002

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1H-30-33FAZ

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:20030-30-12FAZ

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1003T15

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1004T15

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt GB/T5783-2000

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cushion

Каталожный номер:Z50G080000001T7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump

Каталожный номер:T6DM-B35-3L03-C1MO

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot Hydraulic System

Каталожный номер:Z50G1005T16A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1002T15

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:FL-24Z

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt GB/T5783-2000

Каталожный номер:

Комплект:21

Примечание:

№ на схеме:16

Наименование:Washer GB/T93-1987

Каталожный номер:

Комплект:27

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:Z50G100000002T16A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:6C-16/LNZ

Комплект:6

Примечание:

№ на схеме:19

Наименование:Hose 87311-24-24Z/87341-24-24ZX1T24AGX1190

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose 87392-16-16H130Z/87342-16-16ZX4SP16AGX1325 V270°+RS YWEX

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose 87392-16-16Z/87342-16-16ZX4SP16AGX1360 V270°+RS YWEX

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1013T16A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Multi-way Valve Assembly

Каталожный номер:Z50G1009T16A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1014T16A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1015T15A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose 20491-16-04TZX1T04AGX1965 V270°

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:27

Наименование:Tilting Cylinder Assembly

Каталожный номер:Z50G1006T15

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10X30 GB/T5783-2000

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:37

Наименование:Washer 10 GB/T93-1987

Каталожный номер:

Комплект:14

Примечание:

№ на схеме:38

Наименование:Nut M10 GB/T6170-2000

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:53

Наименование:Ride Control Valve Assembly

Каталожный номер:Z50G1001T15A

Комплект:1

Примечание:

№ на схеме:55

Наименование:Connector

Каталожный номер:2D9-36

Комплект:3

Примечание:

№ на схеме:56

Наименование:Clip Assembly

Каталожный номер:Z50G1019T16A

Комплект:1

Примечание:

№ на схеме:57

Наименование:Hose 20512-36-16Z/87612-20-16ZX4SP16AGX700

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hose 20411-36-16Z/87391-20-16ZX1T16AGX650

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose 20512-36-16Z/87642-20-16ZX4SP16AGX330

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hose 20592-36-16Z/20512-36-16ZX4SP16AGX1370

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:66

Наименование:Hydraulic System

Каталожный номер:Z50G1018T16A

Комплект:1

Примечание:

№ на схеме:69

Наименование:Hose 20512-36-16Z/20592-36-16ZX4SP16AGX830

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:70

Наименование:Hose 20411-36-16Z/87691-16-16ZX1T16AGX620

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:71

Наименование:Hose 20512-36-16Z/20542-36-16X4SP16AGX330

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:72

Наименование:Hose 20592-36-16Z/20512-36-16ZX4SP16AGX1260

Каталожный номер:

Комплект:1

Примечание:
