Гидросистема/Pilot Hydraulic System Z50G1012T7

Гидросистема/Pilot Hydraulic System Z50G1012T7

← Гидросистема/Lift Cylinder CF160X80-880ER-E-00B Клапан/Valve DKF1-00 →

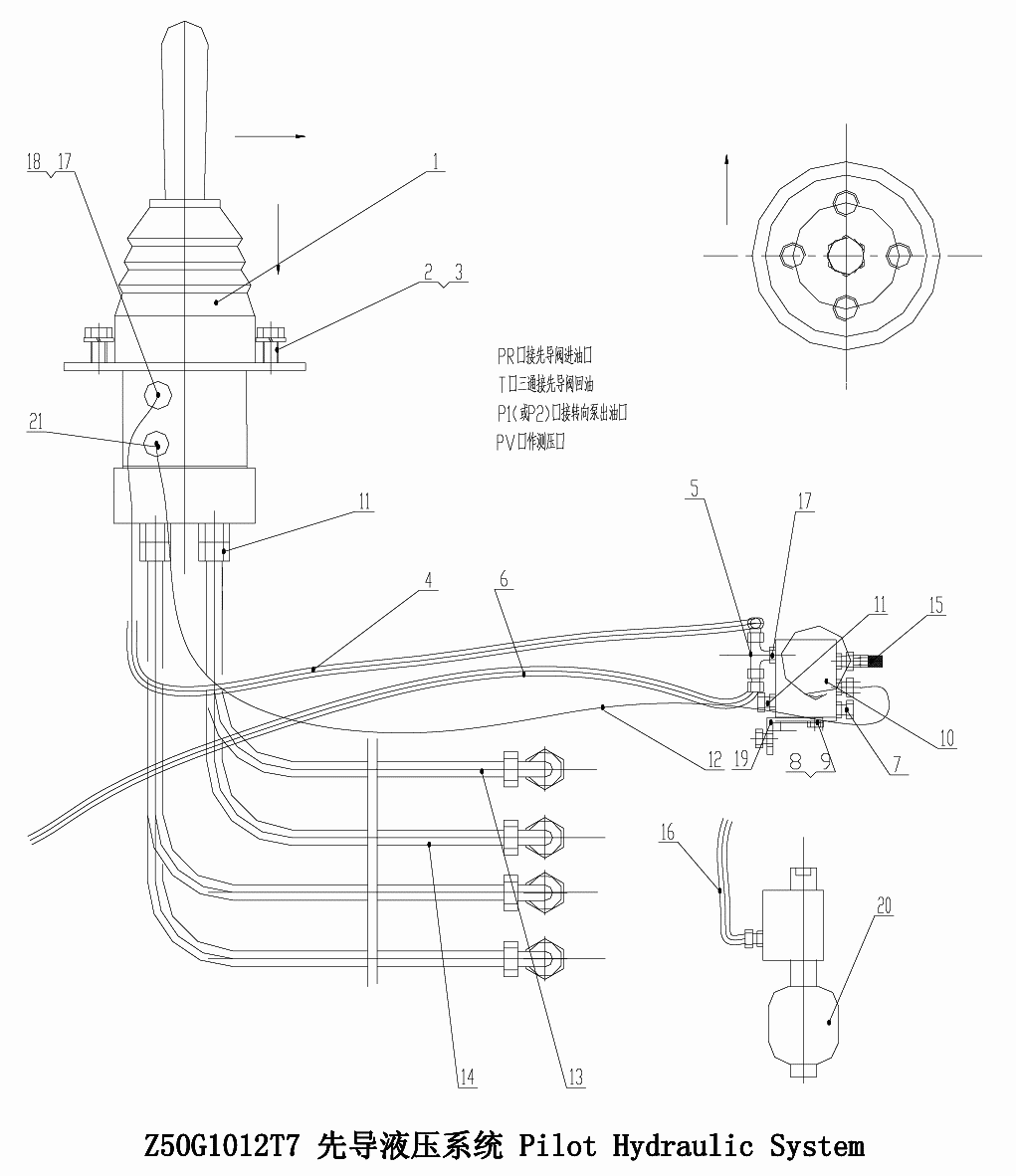

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve 406-1044-1145HUSCO
Каталожный номер:406-1044-1145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M6X20 GB5783-86
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 6 GB93-87
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose 20411-18-06/20491-18-06X1T06AGX630
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:BC-18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose 20411-18-06X1T06AGX900
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:4M-14WD
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M8X20 GB5783-86
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 8 GB93-87
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Valve
Каталожный номер:DKF1-00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:1CM-16-14WD
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose 20411-16-04/20441-16-04X1T04AGX650
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose 20491-16-04T/20411-16-04TX1T04AGX2900
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose 20491-16-04T/20411-16-04TX1T04AGX2350
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:PT-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose 20441-16-04X2T04ITX600
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:1CM-18-14WD
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector
Каталожный номер:2C9-18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plate
Каталожный номер:Z50G100500001T7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Accumulator
Каталожный номер:SBO210-0.32E1/112A-210 AK60
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connector
Каталожный номер:2C9-16
Комплект:1
Примечание:
