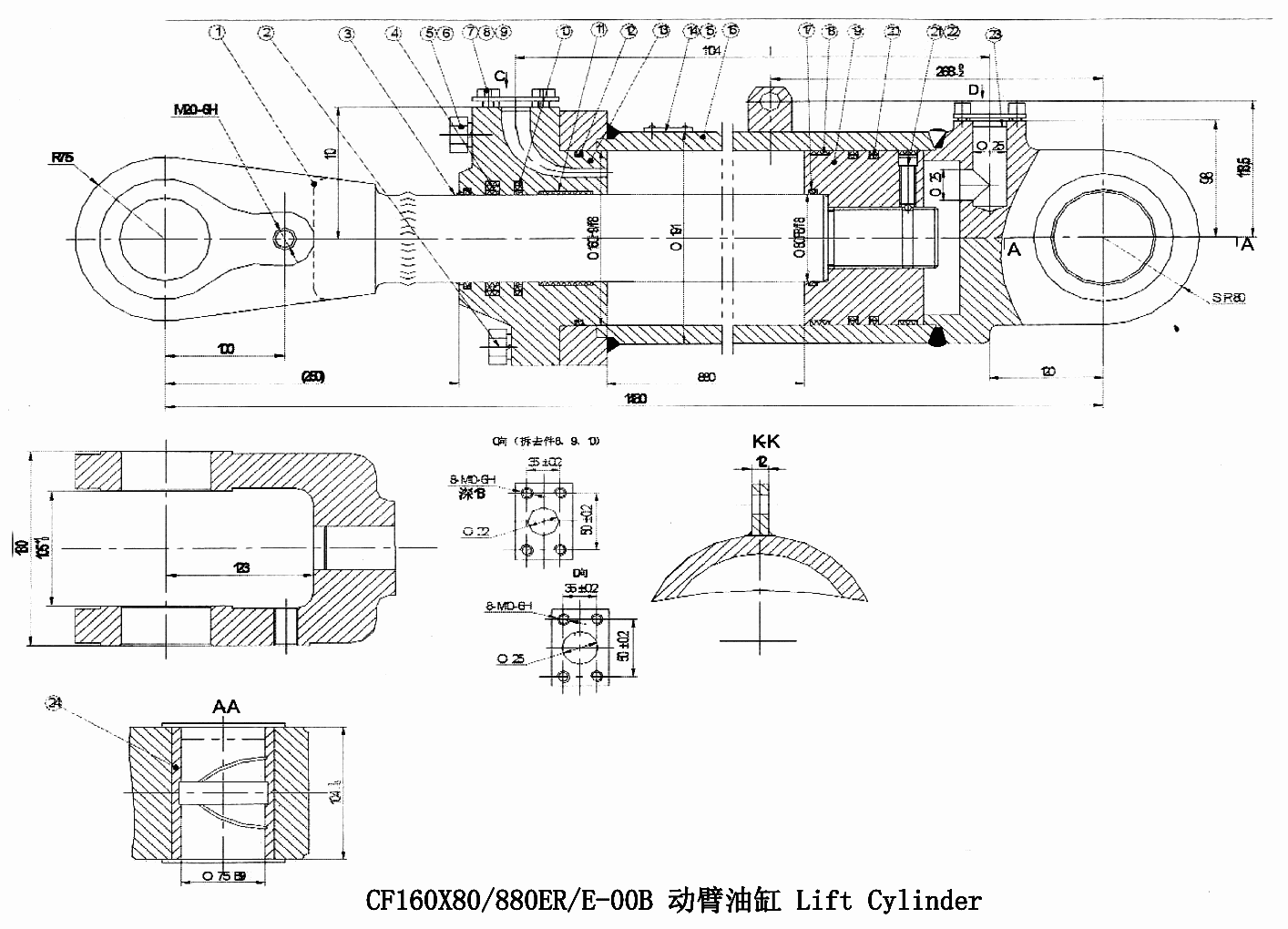

Гидросистема/Lift Cylinder CF160X80-880ER-E-00B

← Гидросистема/Ringht Lift Cylinder Assembly Z50G1008T7 Гидросистема/Pilot Hydraulic System Z50G1012T7 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:CF160X80/880ER/E-02

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M16X70 GB/T5782

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:3

Наименование:Ring 80X90X8

Каталожный номер:LBW08001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Y-Ring Y80X95X12.5 GB/T107081

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M16X100 GB/T5782

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 16 GB/T93

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:7

Наименование:Bolt M10X12 GB/T5781

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cover 50X35X ?11

Каталожный номер:G015

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug ?20

Каталожный номер:G025

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal CKS-0800

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:11

Наименование:Support Ring G80X39.5X2.5

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-Ring 150X5.3 GB/T34521

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:CF160X80/880ER/B-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:Scutcheon

Каталожный номер:G0282

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rivet 2X4 GB/T827

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cylinder

Каталожный номер:CF160X80/880ER/B-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-Ring 80X3.55 GB/T34521

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support Ring S0160X14.8X3

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal CKW1600

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M8X25 GB/T70.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel Ball 5 GB/T308

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug ?25

Каталожный номер:G025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bushing GB/T699

Каталожный номер:RB509

Комплект:1

Примечание:
