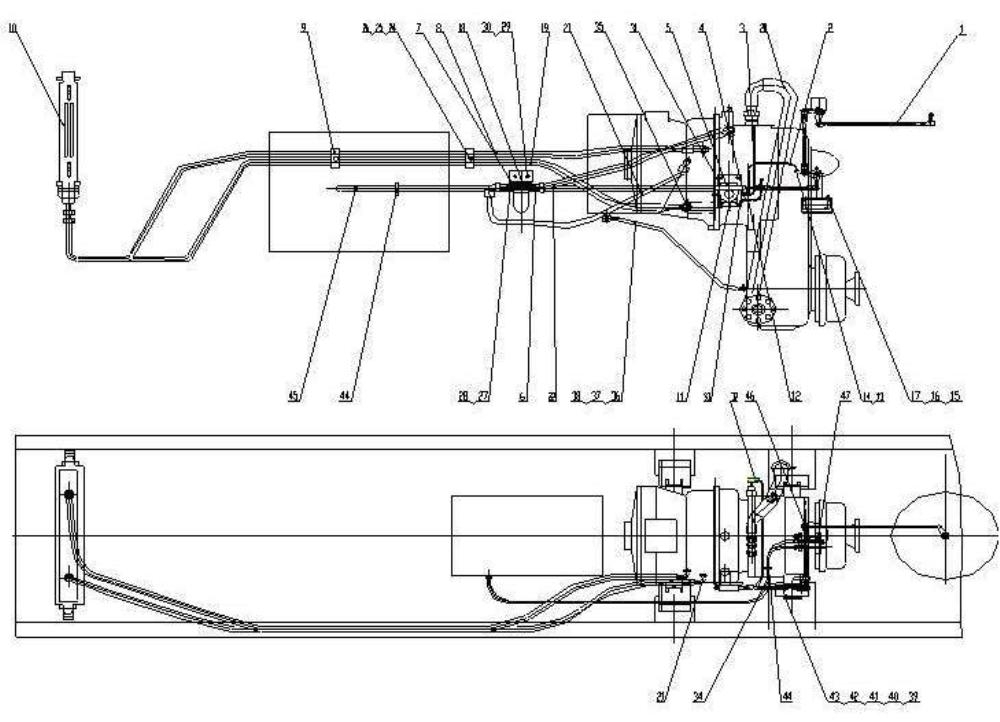

Z30E04T12 Transmission Oil Line And Control System

← Z35F0301A Combining Gear Set Z30E0401T12 Speed Controlling Machine →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Speed –Controlling Machine

Каталожный номер:Z30E0401T12

Комплект:1

Примечание:

№ на схеме:2

Наименование:Line-2nd Forward

Каталожный номер:Z300402

Комплект:1

Примечание:

№ на схеме:3

Наименование:Line-Reverse

Каталожный номер:Z300403

Комплект:1

Примечание:

№ на схеме:4

Наименование:Line-1st Forward

Каталожный номер:Z300404

Комплект:1

Примечание:

№ на схеме:5

Наименование:Speed Selector Valve

Каталожный номер:Z3BII0407

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:1CH-30-27

Комплект:2

Примечание:

№ на схеме:7

Наименование:Filter

Каталожный номер:ZL30.4.18

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-30-12(H100)/20191-27-12(CG)x1T12GTx2100V90°

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:Z3BII100200001

Комплект:2

Примечание:

№ на схеме:10

Наименование:Radiator

Каталожный номер:Z3BII0410

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Inlet Line

Каталожный номер:Z300406

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:K1CH-16-14OG

Комплект:4

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:K1CH-16-14

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:Z3BII040000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M12x45

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut M12

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:Z30E040000001T4

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:20411-30-12/20191-27-12(CG)x1T12GTx1800

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:20491-36-14

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:2C9-30

Комплект:3

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:20411-30-12/20491-30-12x1T12GTx690

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:20411-30-12x1T12GTx370

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8x40

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M8

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M10x25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M8x25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:31

Наименование:Flange

Каталожный номер:Z30040000002

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:LQHN-16-14-02OG

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut M14

Каталожный номер:GB41-86

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pipe

Каталожный номер:Z30E0403T4

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:1CH9-30-27OG

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose

Каталожный номер:20411-30-12/20491-30-12x1T12GTx880/DSS

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:1CN9-30-12

Комплект:1

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:1CN-30-12

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shutter

Каталожный номер:Z30E040000001T12

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M10x30

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer 10

Каталожный номер:GB97.1-86

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:43

Наименование:Clamp

Каталожный номер:TTPG1-106

Комплект:4

Примечание:

№ на схеме:44

Наименование:Pipe

Каталожный номер:Z30E0402T12

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pipe

Каталожный номер:Z30E0403T12

Комплект:1

Примечание:

№ на схеме:46

Наименование:Clamp

Каталожный номер:Z50E0904T40

Комплект:1

Примечание:
