Z30E0401T12 Speed Controlling Machine

← Z30E04T12 Transmission Oil Line And Control System Z3BV06 Axle 1 →

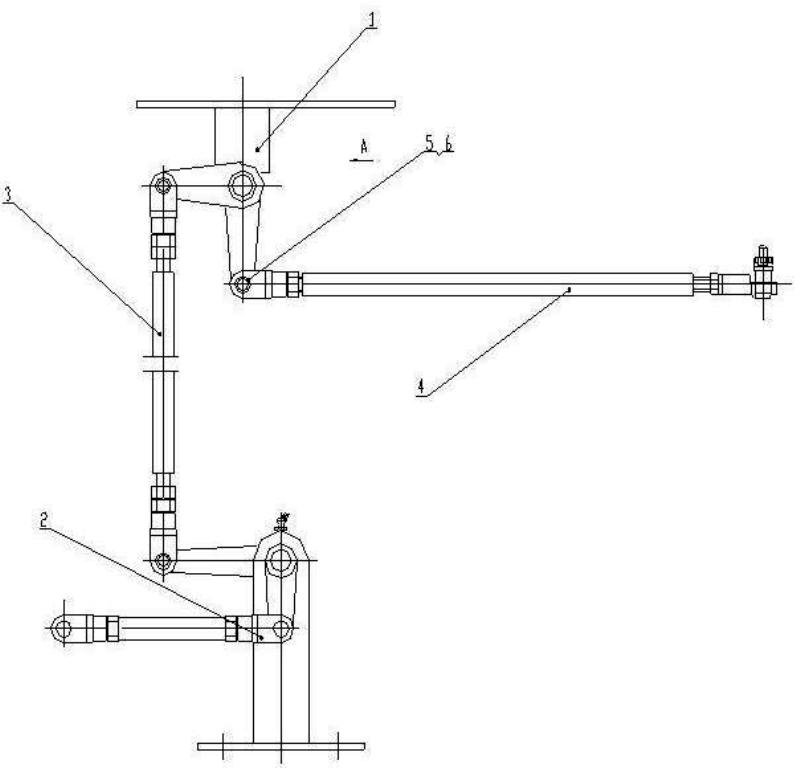

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Middle Speed-controlling Machine

Каталожный номер:Z30E040101T12

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket Assembly

Каталожный номер:Z30E040103T4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Latter Pole Assembly

Каталожный номер:Z30E040104T4

Комплект:1

Примечание:

№ на схеме:4

Наименование:Anterior Pole Assembly

Каталожный номер:Z30E040102T12

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spindle B8X28

Каталожный номер:GB882-86

Комплект:3

Примечание:

№ на схеме:6

Наименование:Pin 3.2X26

Каталожный номер:GB/T91-1986

Комплект:3

Примечание:
