ZL956C-18090 Tilting Cylinder

← Z5E31006 Tilting Cylinder Assembly Z5E31011T1 Suction Pipe →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

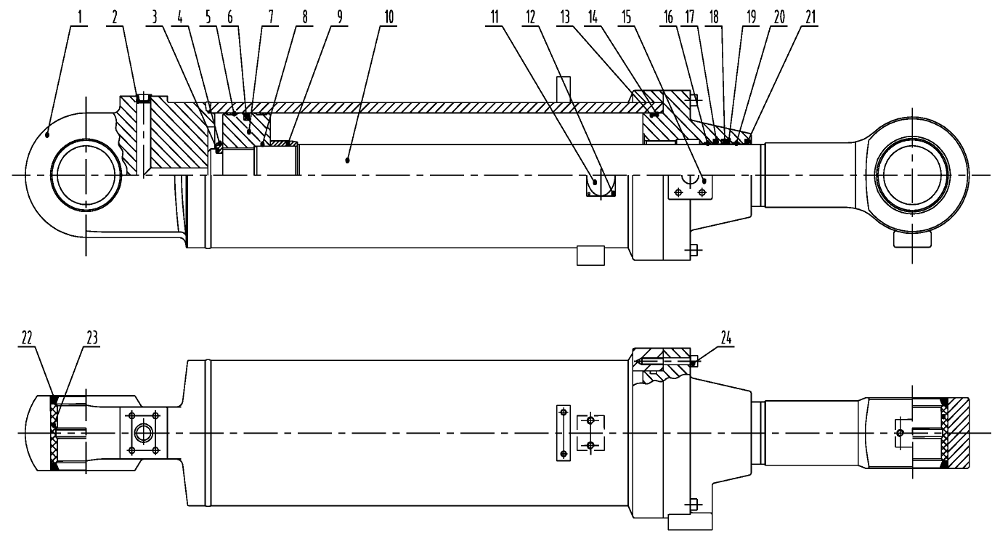

№ на схеме:1

Наименование:Cylinder

Каталожный номер:ZL50E180/90H.1.00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring 25.5

Каталожный номер:JB/JQ3876-86

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lock key for axis

Каталожный номер:ZL50Ea200/90H-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel wire ring for axis

Каталожный номер:ZL50E200/90H-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:Support Ring 180x15x2.5

Каталожный номер:180x15x2.5

Комплект:2

Примечание:

№ на схеме:6

Наименование:180x159x8.1 Assembled seal for bore

Каталожный номер:CKW1800

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:ZL50E180/90H-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:o-Ring 90x3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:9

Наименование:Buffering Cover

Каталожный номер:ZL50E200/90H-4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston Rod

Каталожный номер:ZL50E180/90H.2.00

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nameplate

Каталожный номер:Q/CGY MP-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rivet 2X4

Каталожный номер:GB109-86

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-Ring 180x5.7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:14

Наименование:Block Ring 180x 171x2

Каталожный номер:ZL40F180/90H-3

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:ZL50E180/90H-2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Support Ring 95x9.5x2.5

Каталожный номер:95x9.5x2.5

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:CKS0900

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring 90x105x9

Каталожный номер:90x105x9

Комплект:1

Примечание:

№ на схеме:19

Наименование:Block Ring 90x 104.7x3

Каталожный номер:ZL50E200/90H-7

Комплект:1

Примечание:

№ на схеме:20

Наименование:Support Ring 95x9.5x2.5

Каталожный номер:95x9.5x2.5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring

Каталожный номер:DH90-6/8 DH

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring

Каталожный номер:ZL50E200/90H.3.00

Комплект:4

Примечание:

№ на схеме:23

Наименование:Shift Cover

Каталожный номер:ZL50E200/90H-8

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M1265

Каталожный номер:GB70-85

Комплект:16

Примечание:

№ на схеме:25

Наименование:Shift Cover

Каталожный номер:ZL50E200/90H-9

Комплект:1

Примечание:
