Z5E31006 Tilting Cylinder Assembly

← ZL956C-15080 Lift Cylinder ZL956C-18090 Tilting Cylinder →

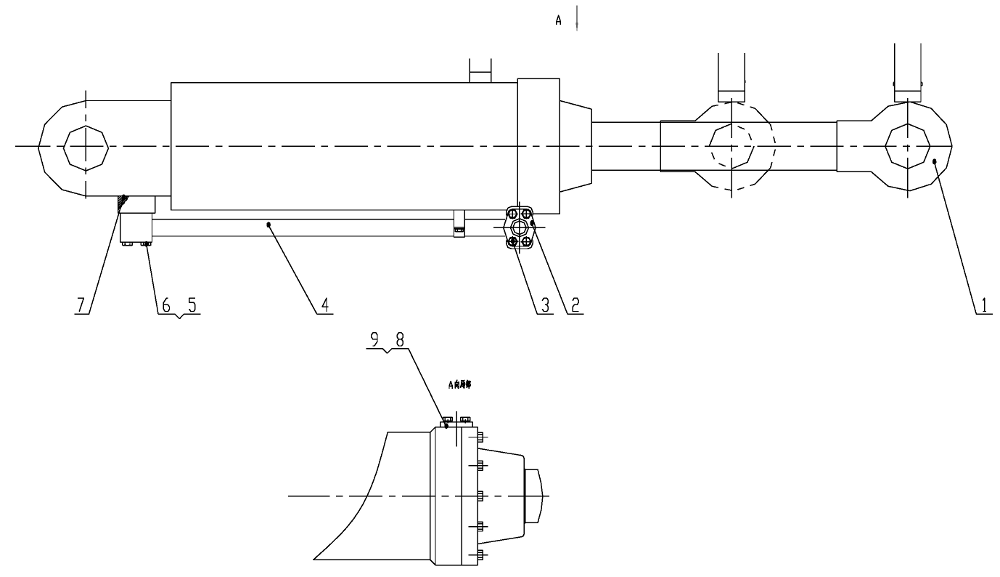

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tilting Cylinder

Каталожный номер:ZL956C-180/90

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10X30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:FL-16

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel Tube

Каталожный номер:Z50E101301T38

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X80

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:7

Наименование:O_Ring 36.5X3.55

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:CG50.10.3-2

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10X40

Каталожный номер:GB5783-86

Комплект:2

Примечание:
