Z5E31014 Left Lift Cylinder Assembly Z5E31015 Right Lift Cylinder Assembly

Z5E31014 Left Lift Cylinder Assembly Z5E31015 Right Lift Cylinder Assembly

← Z50E1005T38 Steel Tube Assembly ZL956C-15080 Lift Cylinder →

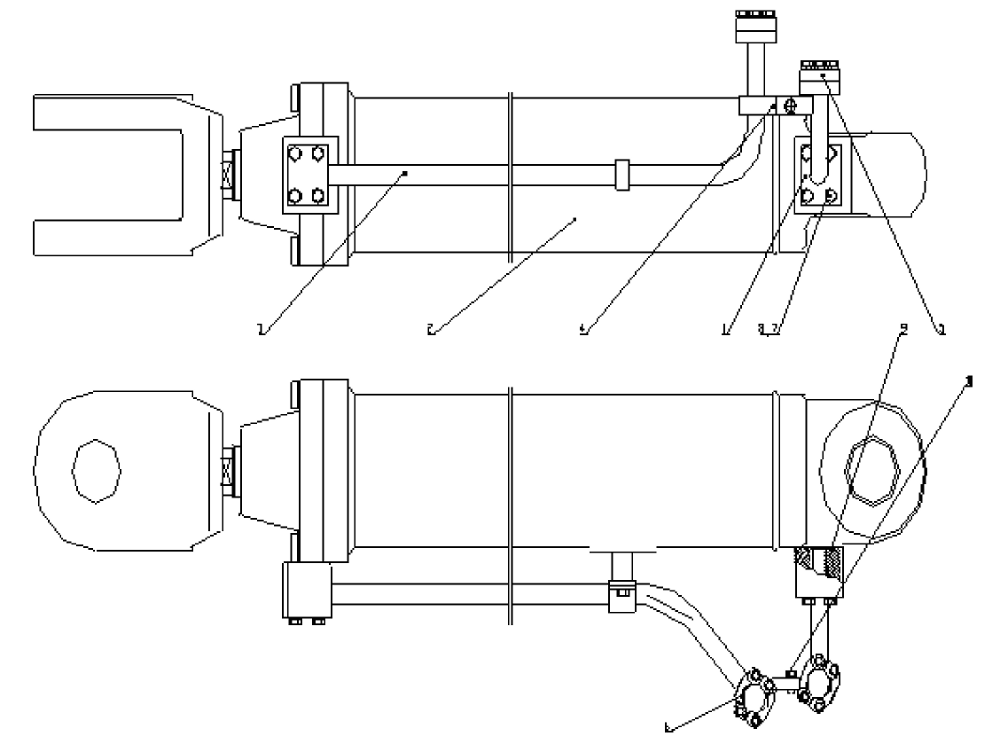

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Elbow Assembly
Каталожный номер:Z50E101001T38 Z50E101101T38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lift Cylinder
Каталожный номер:ZL956C-150/80
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Elbow Assembly
Каталожный номер:CG50.10.13.2a CG50.10.14.2a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip
Каталожный номер:CG50.10.13-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange
Каталожный номер:FL-12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange
Каталожный номер:FL-16
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10X35
Каталожный номер:GB/T5783-2000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10
Каталожный номер:GB/T93-1987
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O_Ring 31.5X3.55
Каталожный номер:GB3452.1-92
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10X20
Каталожный номер:GB/T5783-2000
Комплект:1
Примечание:
