Z50E1005T38 Steel Tube Assembly

← Z50E1007T46 Steel Tube Assembly Z5E31014 Left Lift Cylinder Assembly Z5E31015 Right Lift Cylinder Assembly →

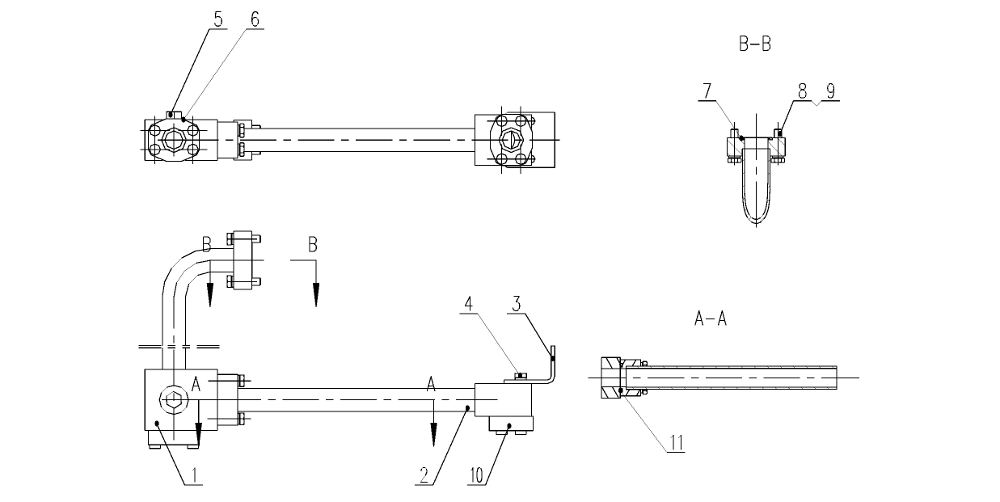

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tie-in

Каталожный номер:Z50E100501T38

Комплект:1

Примечание:

№ на схеме:2

Наименование:Siphon assembly

Каталожный номер:Z50E100502T38

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:Z50E100500001T38

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x20

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:5

Наименование:Stem M14X1.5

Каталожный номер:Q/CG302.12-95

Комплект:1

Примечание:

№ на схеме:6

Наименование:14 Siphon assembly

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 37.5X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:9

Наименование:Bolt M10x40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:FL-16

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring 32.5x3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:
