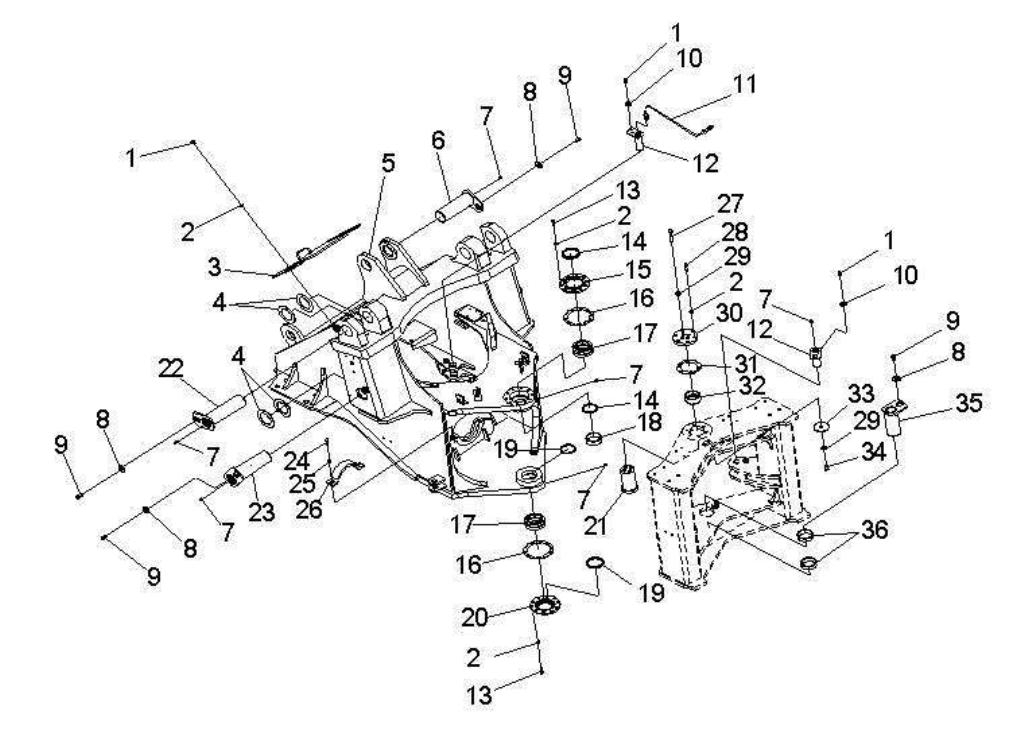

Frame Assembly 1

← Z50G.11C Emergency Brake System Frame Assembly 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Z60F.12-6

Каталожный номер:Z60F.12-6

Комплект:4

Примечание:

№ на схеме:

Наименование:Z60F.12-4

Каталожный номер:Z60F.12-4

Комплект:10

Примечание:

№ на схеме:

Наименование:Z60F.12-8

Каталожный номер:Z60F.12-8

Комплект:20

Примечание:

№ на схеме:1

Наименование:Bolt M12x20ZnD

Каталожный номер:B-G057830-00028

Комплект:8

Примечание:

№ на схеме:2

Наименование:Thickening washer 12

Каталожный номер:B-Q020490-00003

Комплект:30

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:Z50G.12.7

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shim plate 97x150

Каталожный номер:B-Q01201C-00008

Комплект:24

Примечание:

№ на схеме:5

Наименование:Front frame

Каталожный номер:Z50G.12L.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin 95x280(m=148)A

Каталожный номер:B-Q01201F-00002

Комплект:1

Примечание:

№ на схеме:7

Наименование:Grease fitting M10x1

Каталожный номер:B-J07940A-00001

Комплект:9

Примечание:

№ на схеме:8

Наименование:Washer 16ZnD

Каталожный номер:B-Q01201E-00004

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt M16x25-10.9ZnD

Каталожный номер:B-G057830-00065

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 12ZnD

Каталожный номер:B-Q01201E-00002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Grease pipeline

Каталожный номер:Z60F.12.12

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin 50x140(m=74)A

Каталожный номер:B-Q01201F-00010

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12x40-10.9ZnD

Каталожный номер:B-G057830-00040

Комплект:20

Примечание:

№ на схеме:14

Наименование:Bearing shield FB100x115x9

Каталожный номер:B-G10708C-00002

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bearing cap

Каталожный номер:Z60F.12-9

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adjusting shim

Каталожный номер:Z60F.12-7

Комплект:20

Примечание:

№ на схеме:17

Наименование:Knuckle bearing GE90ES

Каталожный номер:B-G091630-00008

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spacer bush

Каталожный номер:Z60F.12-12

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing shield FB90x100x7

Каталожный номер:B-G10708C-00007

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bearing cap

Каталожный номер:Z60F.12-14

Комплект:1

Примечание:

№ на схеме:21

Наименование:Jointed shaft

Каталожный номер:Z60F.12-11

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:Z50B.12.13A

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:Z50B.12.12A

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M14x35ZnD

Каталожный номер:B-G057830-00057

Комплект:2

Примечание:

№ на схеме:25

Наименование:Spring washer 14

Каталожный номер:B-G000930-00005

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:Z50B.12.2E.2

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M16x95-10.9ZnD

Каталожный номер:B-G057820-00096

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt M12x50-10.9ZnD

Каталожный номер:B-G057820-00040

Комплект:6

Примечание:

№ на схеме:29

Наименование:Thickening washer 16

Каталожный номер:B-Q020490-00007

Комплект:5

Примечание:

№ на схеме:30

Наименование:Cover

Каталожный номер:Z60F.12-2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Adjusting shim

Каталожный номер:Z60F.12-5

Комплект:2

Примечание:

№ на схеме:32

Наименование:Spacer bush

Каталожный номер:Z60F.12-3

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plate

Каталожный номер:Z60F.12-10

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M16x30-10.9ZnD

Каталожный номер:B-G057830-00067

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pin 90x224B

Каталожный номер:B-Q01201F-00034

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bush

Каталожный номер:Z60F.12-13

Комплект:2

Примечание:
