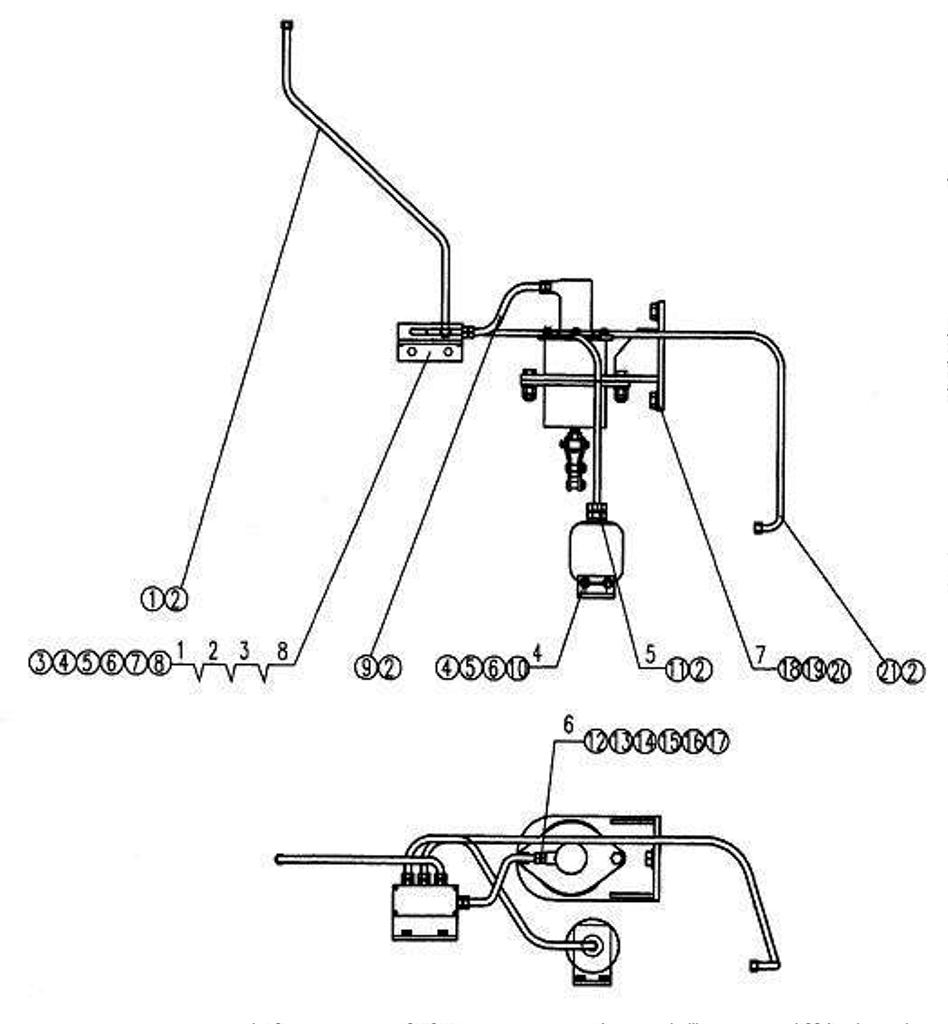

Z50G.11C Emergency Brake System

← 958.10 Steering System Frame Assembly 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(21)

Наименование:Hose joint 81-1200

Каталожный номер:B-Q020750-00085

Комплект:1

Примечание:

№ на схеме:(20)

Наименование:Washer 20 ZnD

Каталожный номер:B-G00097B-00010

Комплект:2

Примечание:

№ на схеме:(19)

Наименование:Washer 20

Каталожный номер:B-G000930-00008

Комплект:2

Примечание:

№ на схеме:(18)

Наименование:Bolt M20x45 ZnD

Каталожный номер:B-G057830-00096

Комплект:2

Примечание:

№ на схеме:(17)

Наименование:Nut M16 ZnD

Каталожный номер:B-G061720-00004

Комплект:2

Примечание:

№ на схеме:(16)

Наименование:Nut M16 ZnD

Каталожный номер:B-G061700-00014

Комплект:2

Примечание:

№ на схеме:(15)

Наименование:Washer 16

Каталожный номер:B-Q020490-00007

Комплект:2

Примечание:

№ на схеме:(14)

Наименование:Bolt M16x55 ZnD

Каталожный номер:B-G057820-00079

Комплект:2

Примечание:

№ на схеме:(13)

Наименование:Brake cylinder

Каталожный номер:W-18-00039

Комплект:2

Примечание:

№ на схеме:(12)

Наименование:Washer 16

Каталожный номер:B-J010020-00004

Комплект:1

Примечание:

№ на схеме:(11)

Наименование:Hose joint 81-850

Каталожный номер:B-Q020750-00108

Комплект:1

Примечание:

№ на схеме:(10)

Наименование:Accumulator

Каталожный номер:W-18-00038

Комплект:1

Примечание:

№ на схеме:(9)

Наименование:Hose joint 81-250

Каталожный номер:B-Q020750-00139

Комплект:1

Примечание:

№ на схеме:(8)

Наименование:Washer 6

Каталожный номер:B-G000930-00015

Комплект:1

Примечание:

№ на схеме:(7)

Наименование:Bolt M6x45 ZnD

Каталожный номер:B-G057830-00133

Комплект:4

Примечание:

№ на схеме:(6)

Наименование:Washer 10 ZnD

Каталожный номер:B-G00097B-00002

Комплект:4

Примечание:

№ на схеме:(5)

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:4

Примечание:

№ на схеме:(4)

Наименование:Bolt M10x25ZnD

Каталожный номер:B-G057830-00006

Комплект:4

Примечание:

№ на схеме:(3)

Наименование:Valve

Каталожный номер:W-18-00037

Комплект:1

Примечание:

№ на схеме:(2)

Наименование:O-ring 11x1.9

Каталожный номер:B-Q020710-00006

Комплект:8

Примечание:

№ на схеме:(1)

Наименование:Hose joint 81-1000

Каталожный номер:B-Q020750-00083

Комплект:1

Примечание:

№ на схеме:1

Наименование:Coupling plate

Каталожный номер:Z50G.11C-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:Z50G.9C-11

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:Z50G.9C-12

Комплект:4

Примечание:

№ на схеме:4

Наименование:Coupling plate

Каталожный номер:Z50G.11C.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint

Каталожный номер:Z50G.9C-16

Комплект:1

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:Z50G.11C-2

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support

Каталожный номер:Z50G.11C.2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:Z50G.9C-18

Комплект:1

Примечание:
