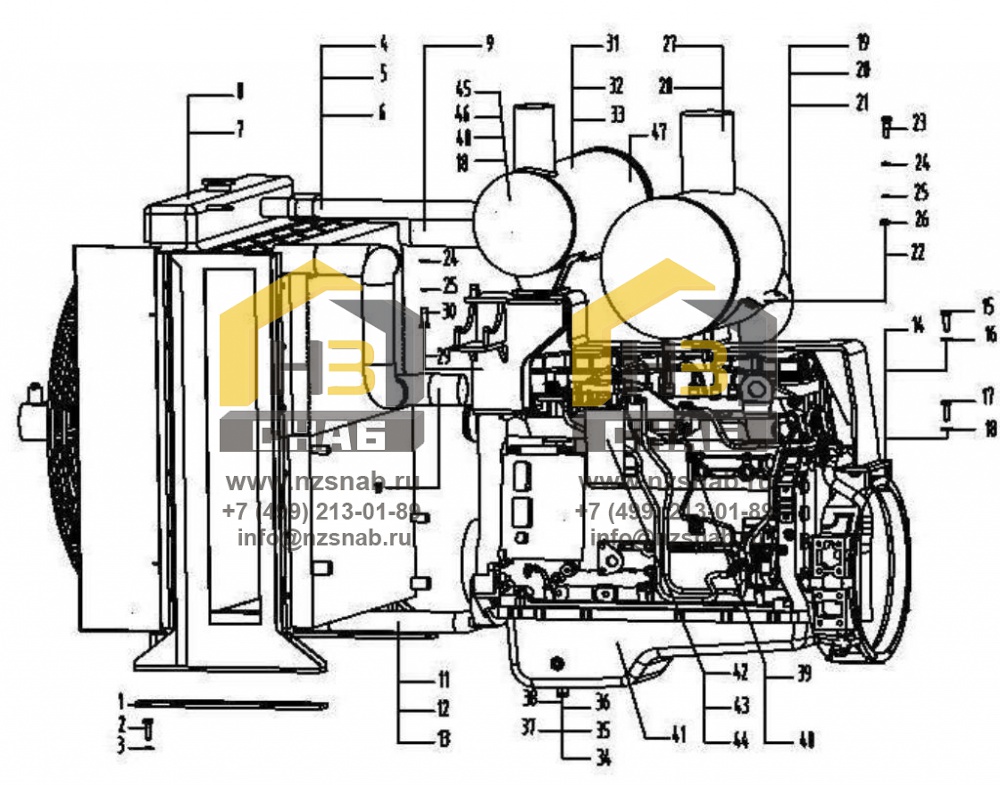

Engine System 1

← 958.26 Steering System Engine System 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cushion

Каталожный номер:958.1-12

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 14

Каталожный номер:B-Q020490-00007

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bolt M16x60ZnD

Каталожный номер:B-G057820-00080

Комплект:10

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:Z40H.1A-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer outlet pipe

Каталожный номер:958.1-6

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:B-J088700-00017

Комплект:4

Примечание:

№ на схеме:7

Наименование:Radiator ass’y

Каталожный номер:958.1.2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fan 4735-42600-YS-762

Каталожный номер:W-02-00168

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fan 4735-42600-YS-762

Каталожный номер:W-02-00168

Комплект:1

Примечание:

№ на схеме:10

Наименование:Outlet pipe

Каталожный номер:958.1-11

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bended washer inlet pipe

Каталожный номер:958.1-8

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer inlet pipe

Каталожный номер:958.1-9

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp d70

Каталожный номер:B-J088700-00018

Комплект:4

Примечание:

№ на схеме:14

Наименование:Supptort

Каталожный номер:958.1.6

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x25ZnD

Каталожный номер:B-G057830-00143

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:B-Q020490-00023

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M10x40ZnD

Каталожный номер:B-G057830-00015

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:8

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:Z50H.1A-15

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joint pipe

Каталожный номер:958.1-5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp 115

Каталожный номер:W-02-00130

Комплект:4

Примечание:

№ на схеме:22

Наименование:Air cleaner supptort

Каталожный номер:958.1.4

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x35ZnD

Каталожный номер:B-G057830-00012

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:13

Примечание:

№ на схеме:25

Наименование:Washer 10ZnD

Каталожный номер:B-G00097B-00002

Комплект:13

Примечание:

№ на схеме:26

Наименование:Nut M10ZnD

Каталожный номер:B-G061700-00003

Комплект:8

Примечание:

№ на схеме:27

Наименование:Air cleaner A922

Каталожный номер:W-02-00204

Комплект:1

Примечание:

№ на схеме:28

Наименование:Air cleaner A922

Каталожный номер:W-02-00204

Комплект:1

Примечание:

№ на схеме:29

Наименование:Silencer supptort

Каталожный номер:958.1.5

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x30ZnD

Каталожный номер:B-G057830-00010

Комплект:7

Примечание:

№ на схеме:31

Наименование:Washer 765I-13-002

Каталожный номер:W-02-00061

Комплект:1

Примечание:

№ на схеме:32

Наименование:Silencer XH.G516X.W.1

Каталожный номер:W-02-00209

Комплект:1

Примечание:

№ на схеме:33

Наименование:Silencer pipe XH.G516X.W.2

Каталожный номер:W-02-00210

Комплект:1

Примечание:

№ на схеме:34

Наименование:Joint

Каталожный номер:Z50B.1C-12

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:Z40H.1-14

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M18x1.5x38ZnD

Каталожный номер:B-J009990-00006

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 18

Каталожный номер:B-J010020-00005

Комплект:2

Примечание:

№ на схеме:38

Наименование:Clamp d32

Каталожный номер:B-J088700-00014

Комплект:2

Примечание:

№ на схеме:39

Наименование:Hose

Каталожный номер:Z40H.1-14

Комплект:1

Примечание:

№ на схеме:40

Наименование:Joint

Каталожный номер:Z40H.1A-13

Комплект:4

Примечание:

№ на схеме:41

Наименование:Engine(Cummins) QSB6.7-C220

Каталожный номер:W-02-00207

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bolt M12x35ZnD

Каталожный номер:B-G057830-00037

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer 12ZnD

Каталожный номер:B-G00097B-00004

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:2

Примечание:

№ на схеме:45

Наименование:Exhaust pipe

Каталожный номер:Z40H.1A-15

Комплект:1

Примечание:

№ на схеме:46

Наименование:Exhaust pipe

Каталожный номер:Z40H.1A-1

Комплект:1

Примечание:

№ на схеме:47

Наименование:Exhaust pipe support

Каталожный номер:Z40H.1A-6

Комплект:1

Примечание:
