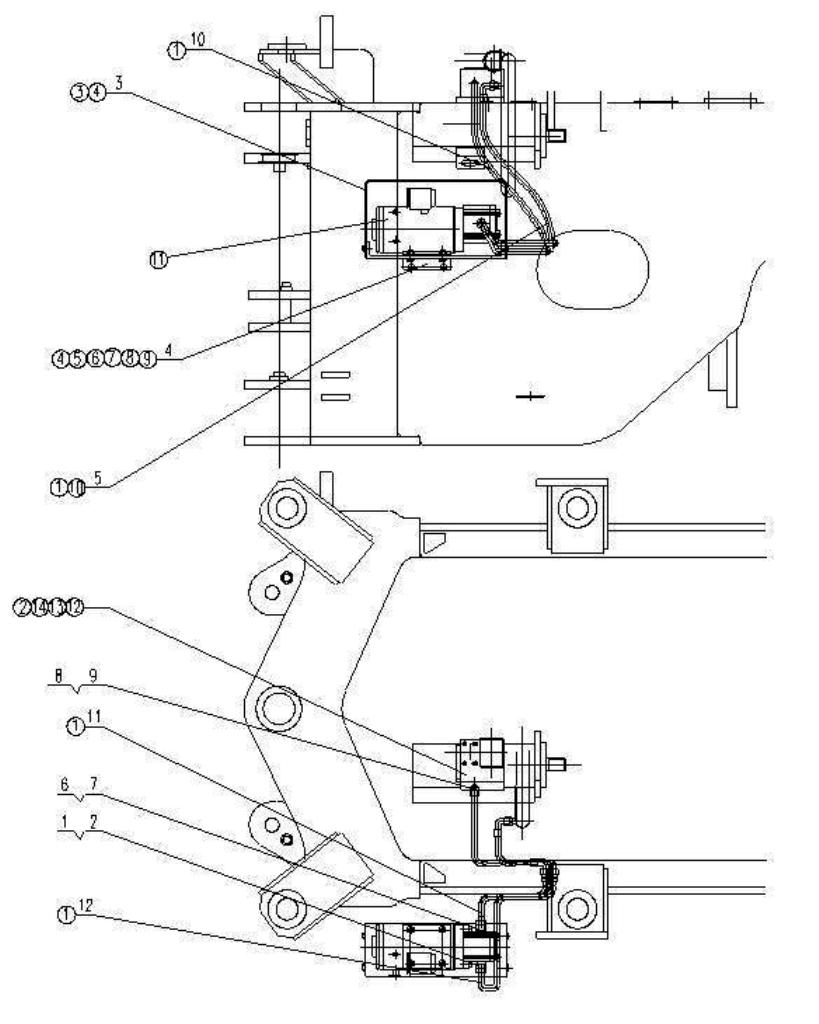

958.26 Steering System

← 958.25 Fan Cooling System Engine System 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(14)

Наименование:Bolt M10x75

Каталожный номер:B-G000700-00079

Комплект:4

Примечание:

№ на схеме:(13)

Наименование:O-ring 48x3.5

Каталожный номер:B-Q020710-00071

Комплект:1

Примечание:

№ на схеме:(12)

Наименование:Check valve DCFP-30-170

Каталожный номер:W-07-00181

Комплект:1

Примечание:

№ на схеме:(11)

Наименование:Pump 12869-00

Каталожный номер:W-01-00119

Комплект:1

Примечание:

№ на схеме:(10)

Наименование:O-ring 20x2.4

Каталожный номер:B-Q020710-00028

Комплект:2

Примечание:

№ на схеме:(9)

Наименование:Nut M10ZnD

Каталожный номер:B-G061700-00003

Комплект:4

Примечание:

№ на схеме:(8)

Наименование:Washer 10ZnD

Каталожный номер:B-G00097B-00002

Комплект:4

Примечание:

№ на схеме:(7)

Наименование:Bolt M10x30ZnD

Каталожный номер:B-G057830-00010

Комплект:4

Примечание:

№ на схеме:(6)

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:2

Примечание:

№ на схеме:(5)

Наименование:Bolt M12x25ZnD

Каталожный номер:B-G057830-00030

Комплект:2

Примечание:

№ на схеме:(4)

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:8

Примечание:

№ на схеме:(3)

Наименование:Bolt M10x16ZnD

Каталожный номер:B-G057830-00001

Комплект:4

Примечание:

№ на схеме:(2)

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:4

Примечание:

№ на схеме:(1)

Наименование:O-ring 16x2.4

Каталожный номер:B-Q020710-00023

Комплект:5

Примечание:

№ на схеме:1

Наименование:Joint

Каталожный номер:Z40H.26-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:Z40H.26-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Covering

Каталожный номер:958.26.6

Комплект:1

Примечание:

№ на схеме:4

Наименование:plate

Каталожный номер:958.26.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose joint

Каталожный номер:958.26.2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:958.26-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:Z40H.26-5

Комплект:1

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:958.26-2

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:Z60F.10-7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose joint

Каталожный номер:958.26.3

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joint

Каталожный номер:958.26.4

Комплект:1

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:958.26.5

Комплект:1

Примечание:
