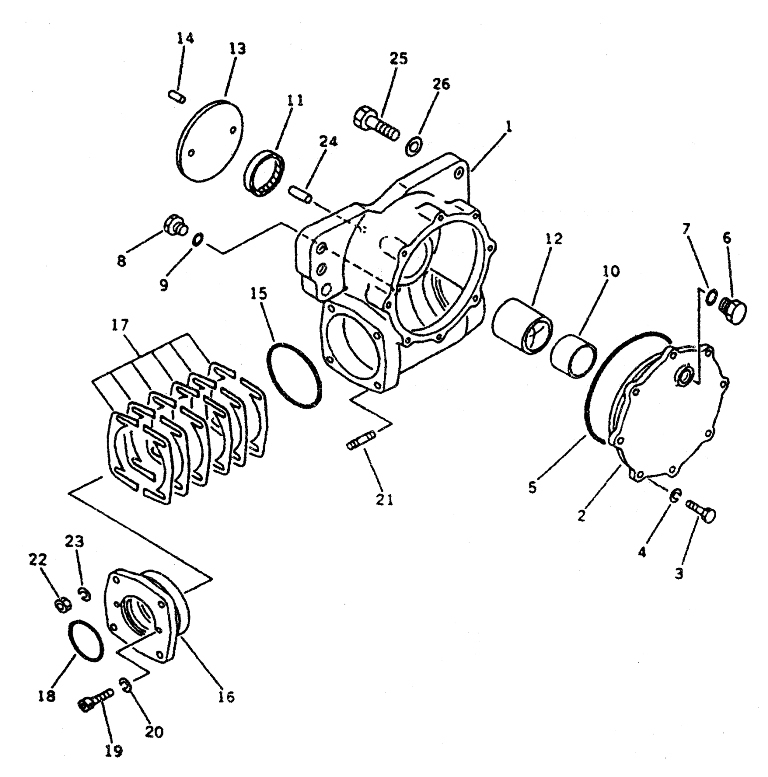

CIRCLE REVERSE GEAR 1

← BLADE LIFTER CIRCLE REVERSE GEAR 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Gear Ass'y Circle

Каталожный номер:190C.27

Комплект:1

Примечание:

№ на схеме:1

Наименование:Case

Каталожный номер:190C.27-13

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:190C.27-10

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X30 ZnD

Каталожный номер:B-G057810-00009

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer, Spring 10

Каталожный номер:B-Q020490-00001

Комплект:8

Примечание:

№ на схеме:5

Наименование:O-Ring 230X5.7

Каталожный номер:B-Q020710-00035

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug M27X2

Каталожный номер:B-J010010-00006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 27

Каталожный номер:B-J009820-00008

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug M18X1.5

Каталожный номер:B-J010010-00002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 18

Каталожный номер:B-J009820-00004

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing SF-1;6540

Каталожный номер:W-12-00046

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, Oil SD62X85X12

Каталожный номер:B-G09877A-00029

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:190C.27-15

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:190C.27-20

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin, Dowel A10X24

Каталожный номер:B-G001190-00003

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-Ring 135X3.1

Каталожный номер:B-Q020710-00015

Комплект:1

Примечание:

№ на схеме:16

Наименование:Housing

Каталожный номер:190C.27-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim Ass'Y

Каталожный номер:190C.27-2

Комплект:12

Примечание:

№ на схеме:17

Наименование:Shim Ass'Y

Каталожный номер:190C.27-3

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim Ass'Y

Каталожный номер:190C.27-4

Комплект:8

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:190C.27-6

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10X35

Каталожный номер:B-G000700-00007

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:4

Примечание:

№ на схеме:21

Наименование:Stud M12X35-8.8 ZnD

Каталожный номер:B-G008980-00007

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut M12 ZnD

Каталожный номер:B-G061700-00007

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:190C.27-12

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M24X55-10.9

Каталожный номер:B-G057830-00112

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:4

Примечание:
