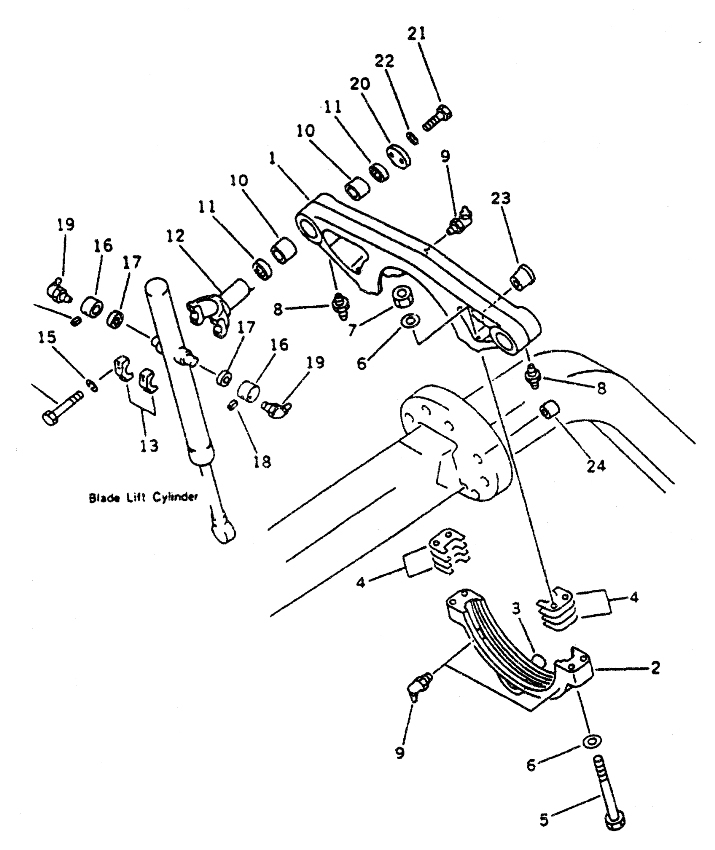

BLADE LIFTER

← DRAWBER CIRCLE REVERSE GEAR 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Bracket Assy

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Bracket

Каталожный номер:190C.13-7

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:190C.13.7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Stud, Ball

Каталожный номер:190C.13.7-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:190C.13-6

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:190C.13-5

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 24 ZnD

Каталожный номер:B-Q020490-00016

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut M24 ZnD

Каталожный номер:B-G061700-00023

Комплект:4

Примечание:

№ на схеме:8

Наименование:Fitting, Grease M10X1

Каталожный номер:B-J07940A-00001

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Grease 45°M10X1

Каталожный номер:B-J07940B-00001

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:190C.13-17

Комплект:4

Примечание:

№ на схеме:11

Наименование:Seal, Dust

Каталожный номер:190C.13.8

Комплект:4

Примечание:

№ на схеме:12

Наименование:Yoke

Каталожный номер:190C.13-18

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cap

Каталожный номер:190C.13-14

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M12X55-10.9 ZnD

Каталожный номер:B-G057820-00042

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:8

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:190C.13-15

Комплект:4

Примечание:

№ на схеме:17

Наименование:Seal, Dust

Каталожный номер:190C.6.2

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pin, Spring

Каталожный номер:190C.13-13

Комплект:4

Примечание:

№ на схеме:19

Наименование:Fitting, Grease 45° M10X1

Каталожный номер:B-J07940B-00001

Комплект:4

Примечание:

№ на схеме:20

Наименование:Holder

Каталожный номер:190C.13-16

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M16X35-10.9 ZnD

Каталожный номер:B-G057830-00069

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 16

Каталожный номер:B-Q020490-00007

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bushing

Каталожный номер:190C.13-3

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:190C.13-4

Комплект:1

Примечание:
