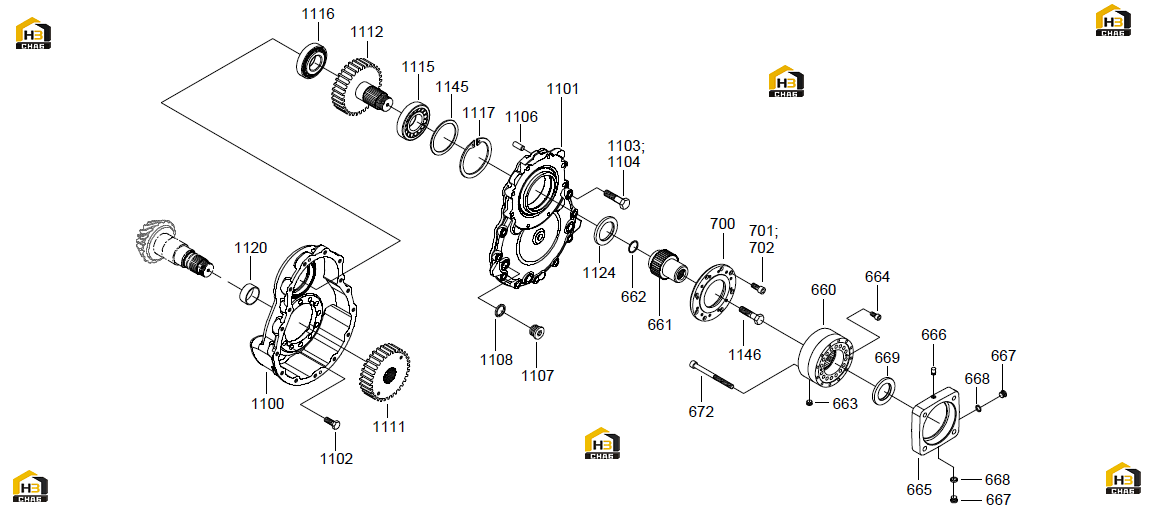

5. винтовая зубчатая передача (геликоидальная передача)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:664
Каталожный номер:912N8X169
Комплект:2
Примечание:M8x16 (DIN 912-10.9)
№ на схеме:667
Каталожный номер:908N16F5
Комплект:3
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:668
Каталожный номер:7603NA16X20
Комплект:3
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:669
Каталожный номер:050X072L08V
Комплект:1
Примечание:50x72x8 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:672
Каталожный номер:912N10X1009
Комплект:12
Примечание:M10x100 (DIN 912-10.9)
№ на схеме:701
Каталожный номер:933N12X359
Комплект:2
Примечание:M12x35 (DIN 933-10.9)
№ на схеме:1102
Каталожный номер:933N14X409
Комплект:12
Примечание:M14x40 (DIN 933-10.9)
№ на схеме:1103
Каталожный номер:931N12X459
Комплект:9
Примечание:M12x45 (DIN 931-10.9)
№ на схеме:1104
Каталожный номер:931N12X659
Комплект:6
Примечание:M12x65 (DIN 931-10.9)
№ на схеме:1106
Каталожный номер:6325N10X24
Комплект:2
Примечание:10x24 (DIN 6325)
№ на схеме:1107
Каталожный номер:908N22F5
Комплект:2
Примечание:M22x1,5 (DIN 908-5.8)
№ на схеме:1108
Каталожный номер:7603NA22X27
Комплект:2
Примечание:A22x27 (DIN 7603-Cu)
№ на схеме:1120
Каталожный номер:I055X060X25
Комплект:1
Примечание:IR 55x60x25
№ на схеме:1124
Каталожный номер:075X120L12V
Комплект:1
Примечание:75x120x12 (BAUMSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:1145
Каталожный номер:S100X120X3
Комплект:1
Примечание:100x120x3,5 (DIN 988)
№ на схеме:1146
Каталожный номер:933N16X609
Комплект:1
Примечание:M16x60 (DIN 933-10.9)
