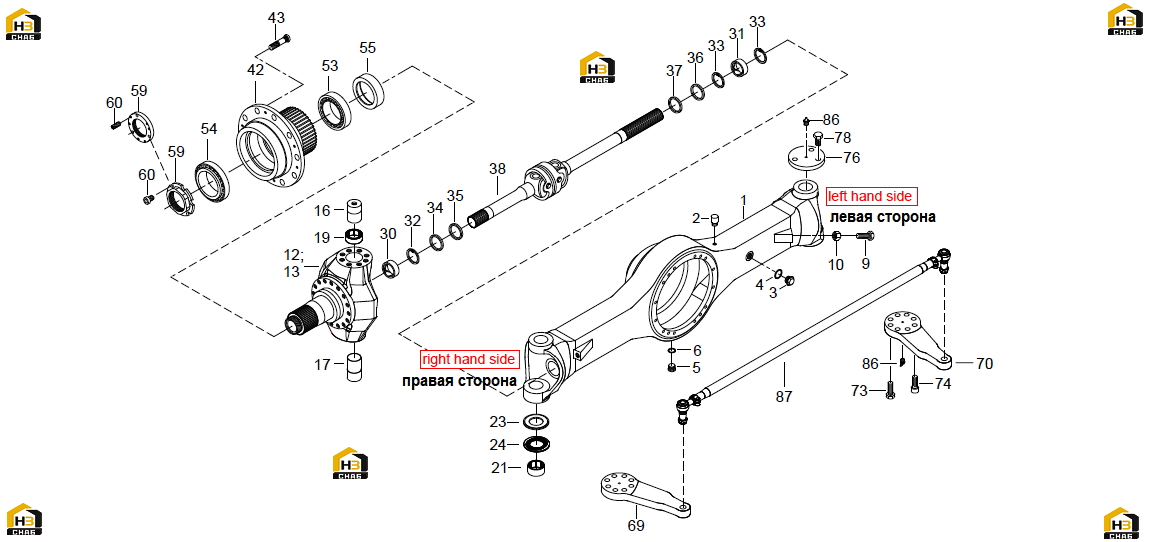

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N208
Комплект:2
Примечание:M20 (DIN 934-8)
№ на схеме:12
Каталожный номер:82.1872.0
Комплект:1
Примечание:левый
№ на схеме:13
Каталожный номер:82.1873.0
Комплект:1
Примечание:правый
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:60
Каталожный номер:7984N10X128
Комплект:2
Примечание:M10x12 (DIN 7984-8.8)
№ на схеме:73
Каталожный номер:933N20X609
Комплект:16
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:78
Каталожный номер:933N20X258
Комплект:6
Примечание:M20x25 (DIN 933-8.8)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
