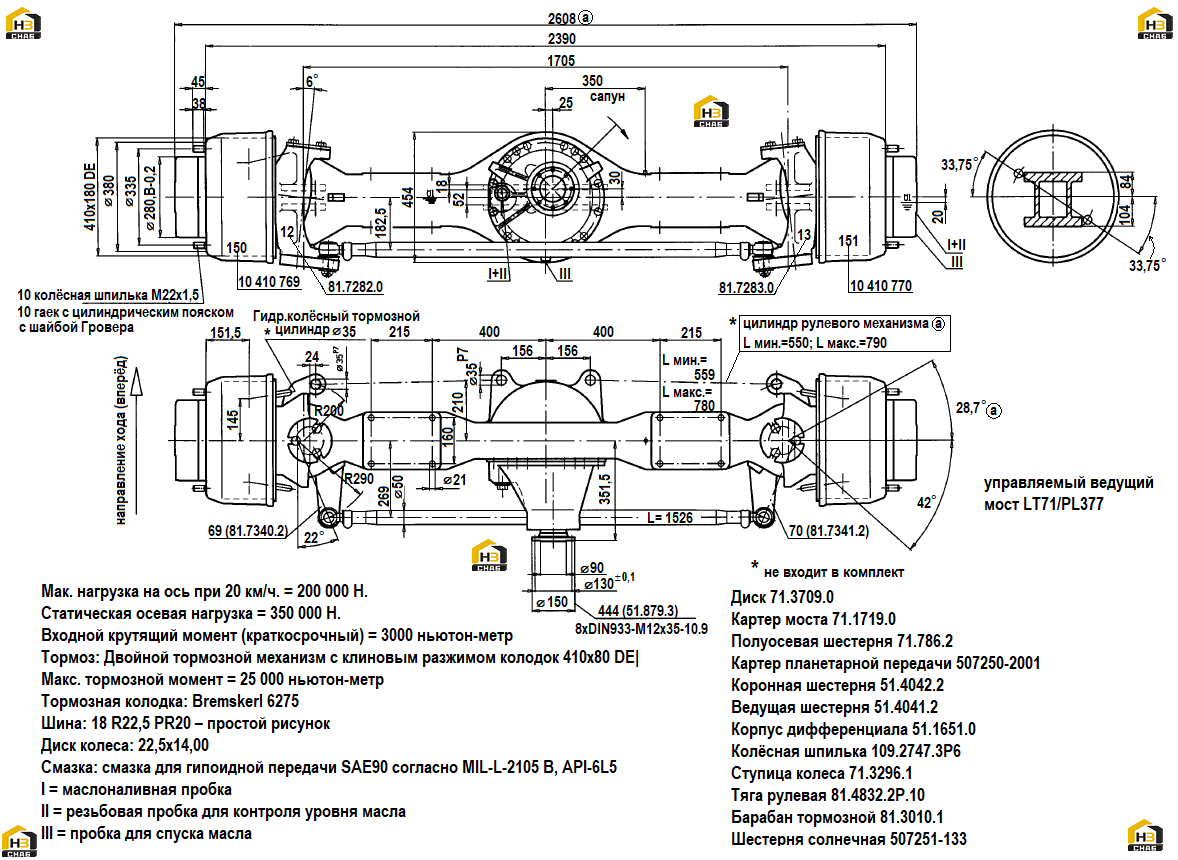

6. управляемый ведущий мост

← 5. главный редуктор в сборе (дифференциал) 1. ступица моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/

Наименование:Картер моста

Каталожный номер:71.1719.0

Комплект:/

Примечание:

№ на схеме:/

Наименование:Диск

Каталожный номер:71.3709.0

Комплект:/

Примечание:

№ на схеме:/

Наименование:Главная передача

Каталожный номер:51.2950.1

Комплект:/

Примечание:

№ на схеме:12

Наименование:Steering knuckle

Каталожный номер:81.7282.0

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steering knuckle

Каталожный номер:81.7283.0

Комплект:1

Примечание:

№ на схеме:42

Наименование:Ступица колеса

Каталожный номер:71.3296.1

Комплект:2

Примечание:

№ на схеме:43

Наименование:Колёсная шпилька

Каталожный номер:109.2747.3P6

Комплект:20

Примечание:

№ на схеме:63

Наименование:Барабан тормозной

Каталожный номер:81.3010.1

Комплект:2

Примечание:

№ на схеме:69

Наименование:Lever

Каталожный номер:81.7340.2

Комплект:1

Примечание:

№ на схеме:70

Наименование:Lever

Каталожный номер:81.7341.2

Комплект:1

Примечание:

№ на схеме:87

Наименование:Тяга рулевая

Каталожный номер:81.4832.2P.10

Комплект:1

Примечание:

№ на схеме:150

Наименование:Brake

Каталожный номер:10410769

Комплект:1

Примечание:

№ на схеме:151

Наименование:Brake

Каталожный номер:10410770

Комплект:1

Примечание:

№ на схеме:300

Наименование:Картер планетарной передачи

Каталожный номер:507250-2001

Комплект:2

Примечание:

№ на схеме:314

Наименование:Шестерня солнечная

Каталожный номер:507251-133

Комплект:2

Примечание:

№ на схеме:401

Наименование:Ведущая шестерня

Каталожный номер:51.4041.2

Комплект:1

Примечание:a

№ на схеме:402

Наименование:Коронная шестерня

Каталожный номер:51.4042.2

Комплект:1

Примечание:a

№ на схеме:406

Наименование:Полуосевая шестерня

Каталожный номер:71.786.2

Комплект:2

Примечание:

№ на схеме:417

Наименование:Корпус дифференциала

Каталожный номер:51.1651.0

Комплект:1

Примечание:

№ на схеме:444

Наименование:Drive flange

Каталожный номер:51.879.3

Комплект:1

Примечание:
