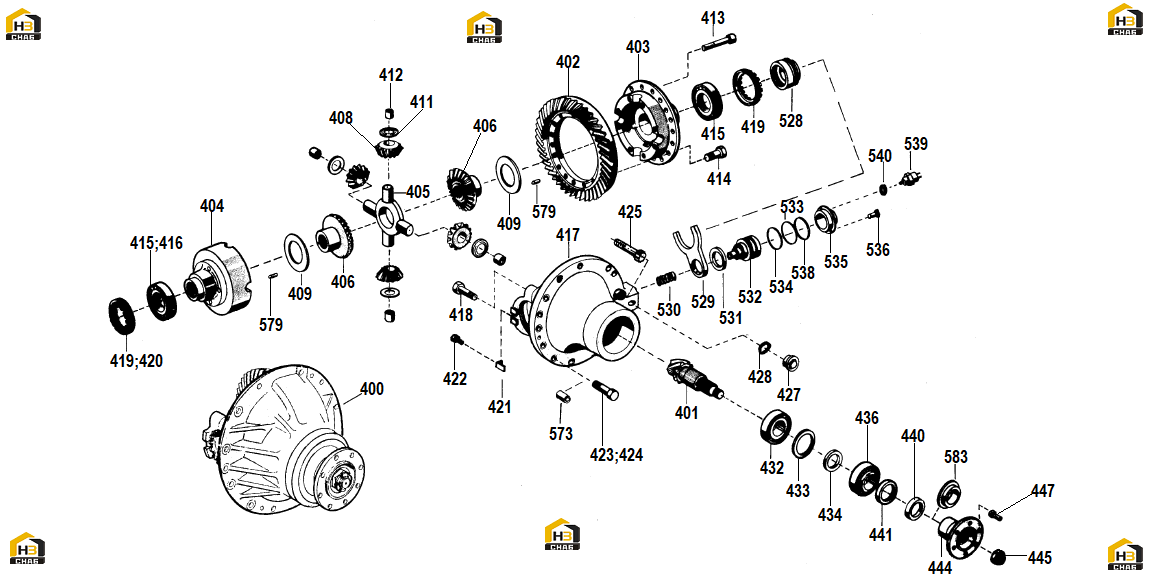

5. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:71.9883.AA
Комплект:1
Примечание:
№ на схеме:413
Каталожный номер:931N14X909
Комплект:8
Примечание:M14x90 (DIN 931-10.9)
№ на схеме:414
Каталожный номер:912N14X309
Комплект:16
Примечание:M14x30 (DIN 912-10.9)
№ на схеме:418
Каталожный номер:931N16X809
Комплект:4
Примечание:M16x80 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X359
Комплект:14
Примечание:M14x35 (DIN 933-10.9)
№ на схеме:425
Каталожный номер:931N14X909
Комплект:2
Примечание:M14x90 (DIN 931-10.9)
№ на схеме:427
Каталожный номер:910N30F5
Комплект:1
Примечание:M30x1,5 (DIN 910-5.8)
№ на схеме:428
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-Cu)
№ на схеме:440
Каталожный номер:090X130L12V
Комплект:1
Примечание:90x130x12 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:447
Каталожный номер:933N12X359
Комплект:8
Примечание:M12x35 (DIN 933-10.9)
