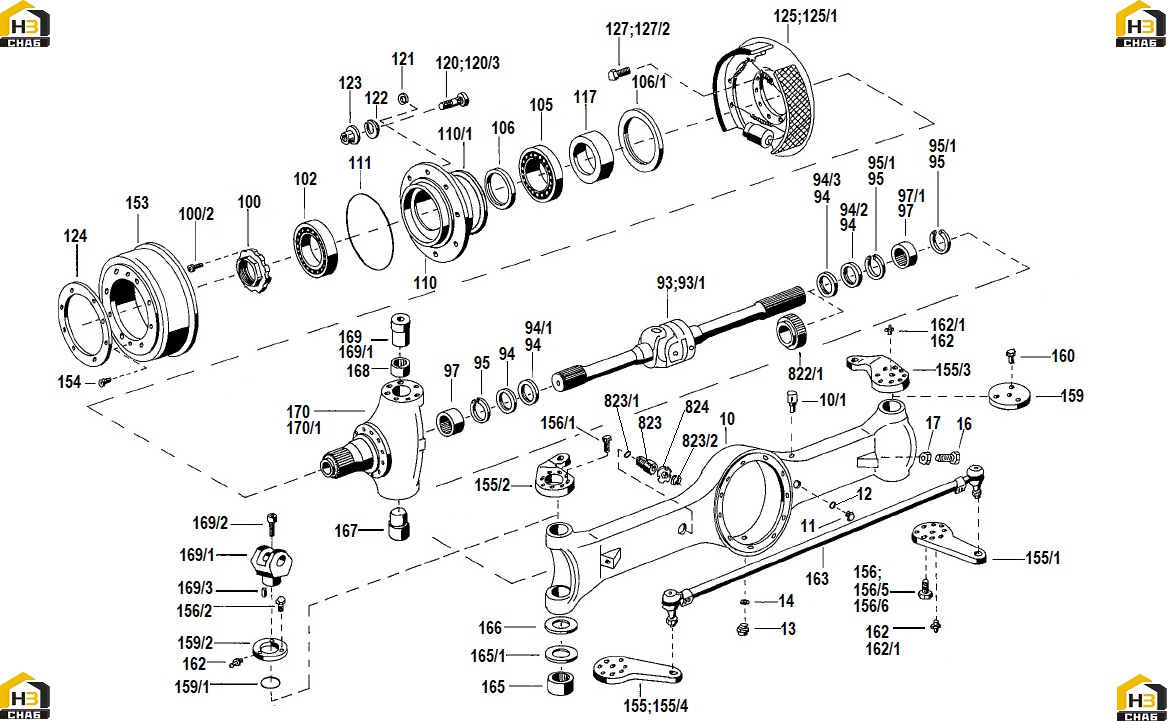

2. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:93
Каталожный номер:81.2313.1
Комплект:2
Примечание:шарнир карданный
№ на схеме:94/3
Каталожный номер:60x72x7
Комплект:4
Примечание:60x72x7 B1FSL (подшипник карданного шарнира)
№ на схеме:94/1
Каталожный номер:60x72x7
Комплект:4
Примечание:60x72x7 B1FSL (подшипник карданного шарнира)
№ на схеме:94
Каталожный номер:60x72x7
Комплект:4
Примечание:60x72x7 B1 (подшипник карданного шарнира)
№ на схеме:95
Каталожный номер:BR72
Комплект:6
Примечание:подшипник карданного шарнира
№ на схеме:97
Каталожный номер:71.4212.4
Комплект:4
Примечание:подшипник карданного шарнира
№ на схеме:100/2
Каталожный номер:M10x12
Комплект:2
Примечание:M10x12 (DIN 7984-8.8) подшипник колеса
№ на схеме:102
Каталожный номер:32024
Комплект:2
Примечание:подшипник колеса
№ на схеме:105
Каталожный номер:JM822010/049
Комплект:2
Примечание:подшипник колеса
№ на схеме:106/1
Каталожный номер:148x170x14,5
Комплект:2
Примечание:148x170x14,5 BASL (подшипник колеса)
№ на схеме:106
Каталожный номер:110x150x13
Комплект:2
Примечание:110x150x13 B2 (подшипник колеса)
№ на схеме:110
Каталожный номер:71.3296.1
Комплект:2
Примечание:ступица колеса
№ на схеме:120
Каталожный номер:D109.2747.3
Комплект:20
Примечание:Pos. 6 (шпилька колёсная)
№ на схеме:127
Каталожный номер:M16x40
Комплект:32
Примечание:M16x40 (DIN 912-10.9) (тормоз 410х180ZE)
№ на схеме:153
Каталожный номер:81.3010.1
Комплект:2
Примечание:барабан тормозной
№ на схеме:154
Каталожный номер:M12x40
Комплект:4
Примечание:M12x40 (DIN 7991 8.8) барабан тормозной
№ на схеме:155/1
Каталожный номер:71.5270.2
Комплект:1
Примечание:рулевое управление
№ на схеме:155
Каталожный номер:71.5269.2
Комплект:1
Примечание:рулевое управление
№ на схеме:156/5
Каталожный номер:M20x60
Комплект:4
Примечание:M20x60 (DIN 912-10.9) (рулевое управление)
№ на схеме:156/2
Каталожный номер:M20x35
Комплект:6
Примечание:M20x35 (DIN 6912-8.8) (рулевое управление)
№ на схеме:156
Каталожный номер:M20x60
Комплект:12
Примечание:M20x60 (DIN 931-10.9) (рулевое управление)
№ на схеме:159/2
Каталожный номер:81.3069.3
Комплект:2
Примечание:рулевое управление
№ на схеме:159/1
Каталожный номер:60x4
Комплект:2
Примечание:60x4 (рулевое управление)
№ на схеме:162
Каталожный номер:AM10
Комплект:4
Примечание:AM10 (DIN 71412) (рулевое управление)
№ на схеме:163
Каталожный номер:81.4829.2
Комплект:1
Примечание:Pos.8 (рулевое управление)
№ на схеме:165/1
Каталожный номер:71.4984.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:165
Каталожный номер:107.504.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:166
Каталожный номер:107.718.5
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:167
Каталожный номер:71.3334.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:168
Каталожный номер:81.2304.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:169/3
Каталожный номер:10x20
Комплект:2
Примечание:10x20 (DIN 6325) (подшипник поворотного кулака)
№ на схеме:169/2
Каталожный номер:M20xM100
Комплект:2
Примечание:M20xM100 (DIN 912-10.9) (подшипник поворотного кулака)
№ на схеме:169/1
Каталожный номер:81.3105.2
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:169
Каталожный номер:81.3067.3
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:170
Каталожный номер:81.3752.0
Комплект:1
Примечание:Кулак поворотный
№ на схеме:170/1
Каталожный номер:81.3751.0
Комплект:1
Примечание:Кулак поворотный
