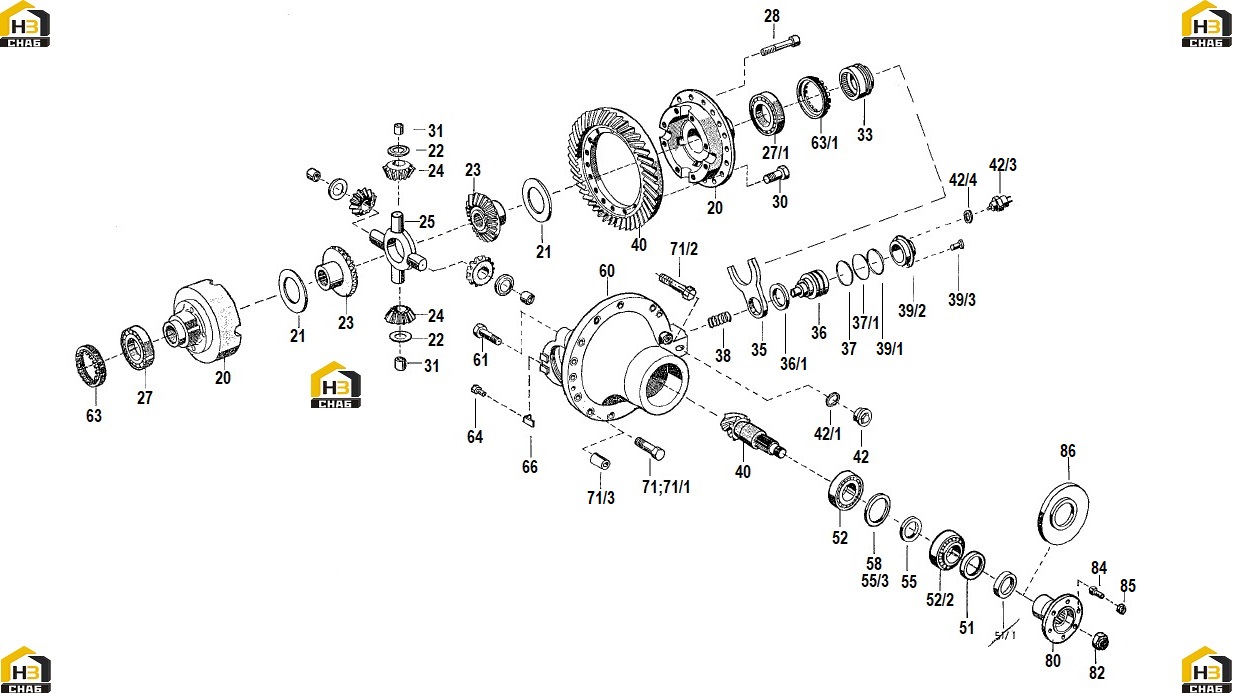

1. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:
Каталожный номер:10.2819.4
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:20
Каталожный номер:71.1670.2
Комплект:1
Примечание:дифференциал
№ на схеме:20
Каталожный номер:71.2484.2
Комплект:1
Примечание:дифференциал
№ на схеме:21
Каталожный номер:71.552.4
Комплект:2
Примечание:дифференциал
№ на схеме:23
Каталожный номер:71.786.2
Комплект:2
Примечание:дифференциал
№ на схеме:24
Каталожный номер:71.785.2
Комплект:4
Примечание:дифференциал
№ на схеме:25
Каталожный номер:71.784.3
Комплект:1
Примечание:дифференциал
№ на схеме:27/1
Каталожный номер:32017
Комплект:1
Примечание:дифференциал
№ на схеме:27
Каталожный номер:32014
Комплект:1
Примечание:дифференциал
№ на схеме:28
Каталожный номер:M14x90
Комплект:8
Примечание:M14x90 (DIN 931-10.9) (дифференциал)
№ на схеме:30
Каталожный номер:M14x30
Комплект:16
Примечание:M14x30 (DIN 912-12.9) (дифференциал)
№ на схеме:31
Каталожный номер:71.783.4
Комплект:4
Примечание:дифференциал
№ на схеме:33
Каталожный номер:51.923.3
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:35
Каталожный номер:51.922.3
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:36
Каталожный номер:51.962.3
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:37/1
Каталожный номер:BS 50702-0420A-47
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:37
Каталожный номер:OR.32x5 FKM
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:38
Каталожный номер:D 301
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:39/3
Каталожный номер:M10x45
Комплект:2
Примечание:M10x45 (DIN 912-10.9) (механизм блокировки дифференциала)
№ на схеме:39/2
Каталожный номер:51.2921.3
Комплект:1
Примечание:механизм блокировки дифференциала
№ на схеме:42/1
Каталожный номер:A42x49
Комплект:1
Примечание:A42x49 (DIN 7603 -Cu) (корпус дифференциала)
№ на схеме:42
Каталожный номер:M42x1,5
Комплект:1
Примечание:M42x1,5 (DIN 910-5.8) (корпус дифференциала)
№ на схеме:51
Каталожный номер:90x130x12
Комплект:1
Примечание:BAUM SL X7 (подшипник ведущей шестерни)
№ на схеме:52/2
Каталожный номер:31312
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:52
Каталожный номер:31314
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:55/3
Каталожный номер:S120X150X3
Комплект:1
Примечание:120x150x3 (подшипник ведущей шестерни)
№ на схеме:55
Каталожный номер:51.958.4
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:60
Каталожный номер:51.2940.0
Комплект:1
Примечание:корпус дифференциала
№ на схеме:61
Каталожный номер:M16x80
Комплект:4
Примечание:M16x80 (DIN 931-10.9) (корпус дифференциала)
№ на схеме:63/1
Каталожный номер:51.921.4
Комплект:1
Примечание:корпус дифференциала
№ на схеме:63
Каталожный номер:51.035.3
Комплект:1
Примечание:корпус дифференциала
№ на схеме:64
Каталожный номер:M8x12
Комплект:2
Примечание:M8x12 (DIN 933-8.8) (корпус дифференциала)
№ на схеме:66
Каталожный номер:106.060.4
Комплект:2
Примечание:корпус дифференциала
№ на схеме:71/2
Каталожный номер:M14x90
Комплект:2
Примечание:M14x90 (DIN 931-10.9) (корпус дифференциала)
№ на схеме:71
Каталожный номер:M14x35
Комплект:14
Примечание:M14x35 (DIN 933-10.9) (корпус дифференциала)
№ на схеме:80
Каталожный номер:51.2695.3
Комплект:1
Примечание:фланец привода
№ на схеме:82
Каталожный номер:71.2702.4
Комплект:1
Примечание:фланец привода
