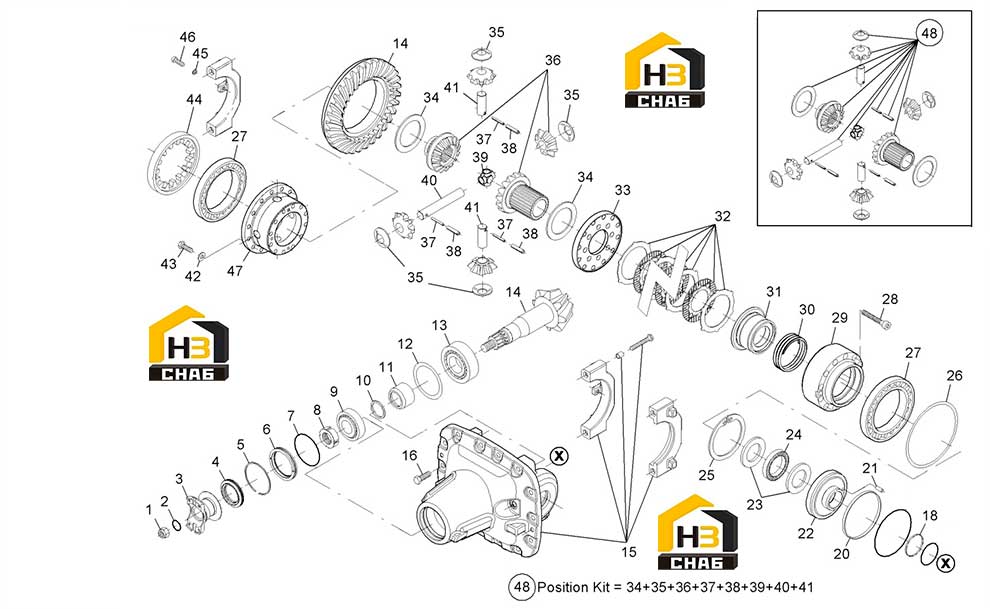

Редуктор

← Компоненты моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:180.04.004.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.0935

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:770.04.706.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.051874.A

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING

Каталожный номер:002.06.4117

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING

Каталожный номер:770.04.027.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:O - RING

Каталожный номер:001.05.3334

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING NUT

Каталожный номер:770.04.025.02

Комплект:1

Примечание:

№ на схеме:9

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3812

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIMS KIT

Каталожный номер:138.04.400.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:770.04.026.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIMS KIT

Каталожный номер:770.04.400.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3366

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEVEL GEAR SET

Каталожный номер:770.04.503.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:770.04.705.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.29.4168

Комплект:14

Примечание:

№ на схеме:18

Наименование:SEAL

Каталожный номер:001.42.3360

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:21

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:22

Наименование:PISTON

Каталожный номер:770.04.031.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:RACEWAY WASHER

Каталожный номер:005.51.4119

Комплект:2

Примечание:

№ на схеме:24

Наименование:CAGE THRUST

Каталожный номер:005.74.4120

Комплект:1

Примечание:

№ на схеме:25

Наименование:CIRCLIP

Каталожный номер:002.01.1796

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIMS KIT

Каталожный номер:770.04.400.02

Комплект:1

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.17.4150

Комплект:12

Примечание:

№ на схеме:29

Наименование:DIFFERENTIAL COVER

Каталожный номер:770.04.005.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING

Каталожный номер:770.04.032.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:FLANGE

Каталожный номер:770.04.033.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:DISC

Каталожный номер:970.04.702.02

Комплект:1

Примечание:

№ на схеме:33

Наименование:FLANGE

Каталожный номер:970.04.006.03

Комплект:1

Примечание:

№ на схеме:34

Наименование:FRICTION WASHER

Каталожный номер:734.04.010.01A

Комплект:2

Примечание:

№ на схеме:35

Наименование:FRICTION WASHER

Каталожный номер:138.04.011.01

Комплект:4

Примечание:

№ на схеме:36

Наименование:GEAR

Каталожный номер:970.04.701.04

Комплект:1

Примечание:

№ на схеме:37

Наименование:ROLL PIN

Каталожный номер:014.03.3917

Комплект:3

Примечание:

№ на схеме:38

Наименование:ROLL PIN

Каталожный номер:014.03.3916

Комплект:3

Примечание:

№ на схеме:39

Наименование:SHAFT RETAINER

Каталожный номер:176.04.013.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:PIN

Каталожный номер:734.04.008.03

Комплект:1

Примечание:

№ на схеме:41

Наименование:PIN

Каталожный номер:734.04.008.04

Комплект:2

Примечание:

№ на схеме:42

Наименование:LOCK WASHER

Каталожный номер:970.04.024.01

Комплект:14

Примечание:

№ на схеме:43

Наименование:HEXAGON BOLT

Каталожный номер:016.01.3870

Комплект:14

Примечание:

№ на схеме:44

Наименование:RING NUT

Каталожный номер:770.04.024.01

Комплект:1

Примечание:

№ на схеме:45

Наименование:LOCK WASHER

Каталожный номер:011.05.0233

Комплект:1

Примечание:

№ на схеме:46

Наименование:BOLT

Каталожный номер:770.04.034.01

Комплект:1

Примечание:

№ на схеме:47

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:770.04.004.01

Комплект:1

Примечание:

№ на схеме:48

Наименование:DIFFERENTIAL KIT

Каталожный номер:770.04.400.03

Комплект:1

Примечание:
