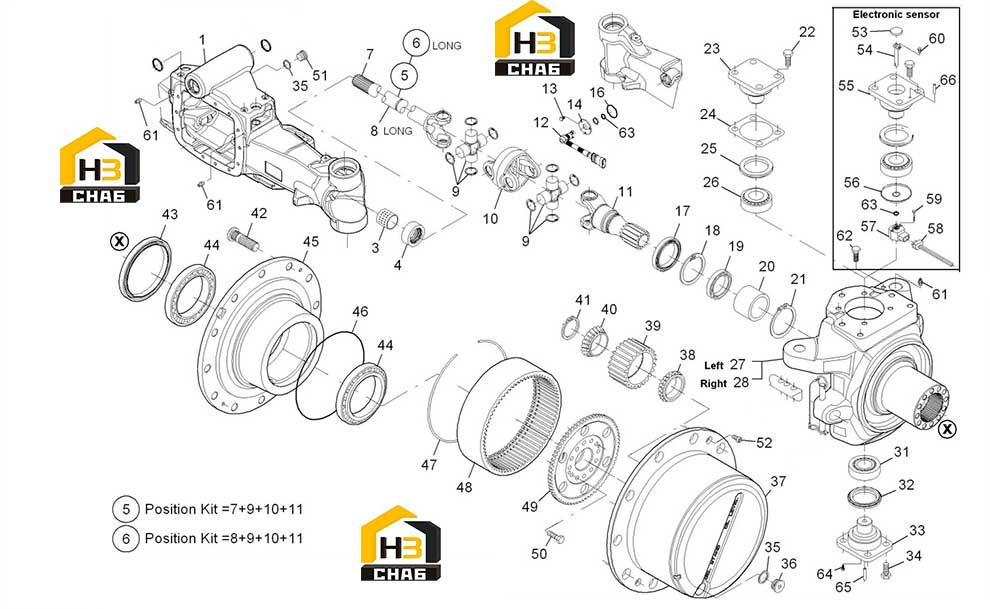

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING AXLE HOUSING

Каталожный номер:770.01.703.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:THRUST BUSHING

Каталожный номер:277.06.005.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:770.01.012.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:770.06.617.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:770.06.616.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:770.06.450.02

Комплект:1

Примечание:

№ на схеме:8

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:770.06.450.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT CROSS

Каталожный номер:770.06.450.04

Комплект:2

Примечание:

№ на схеме:10

Наименование:JOINT CENTRE SECTION

Каталожный номер:770.06.450.05

Комплект:1

Примечание:

№ на схеме:11

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:770.06.450.03

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:770.01.016.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:3

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:730.01.017.04

Комплект:1

Примечание:

№ на схеме:16

Наименование:O - RING

Каталожный номер:001.05.0591

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:770.06.010.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:002.02.0089

Комплект:2

Примечание:

№ на схеме:19

Наименование:BALL BEARING

Каталожный номер:005.01.0126

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:770.06.071.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:770.06.070.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:016.01.1387

Комплект:8

Примечание:

№ на схеме:23

Наименование:PIVOT PIN

Каталожный номер:770.06.038.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIMS KIT

Каталожный номер:770.06.400.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:770.06.039.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3812

Комплект:2

Примечание:

№ на схеме:27

Наименование:STEERING CASE

Каталожный номер:770.06.036.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:STEERING CASE

Каталожный номер:770.06.035.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3366

Комплект:2

Примечание:

№ на схеме:32

Наименование:SEAL

Каталожный номер:770.06.040.02

Комплект:2

Примечание:

№ на схеме:33

Наименование:PIVOT PIN

Каталожный номер:770.06.037.02

Комплект:2

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1099

Комплект:8

Примечание:

№ на схеме:35

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:3

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLANET GEAR CARRIER

Каталожный номер:770.06.029.01

Комплект:1

Примечание:

№ на схеме:38

Наименование:BEARING

Каталожный номер:970.06.025.01

Комплект:6

Примечание:

№ на схеме:39

Наименование:DIFFERENTIAL PINION

Каталожный номер:970.06.021.01

Комплект:6

Примечание:

№ на схеме:40

Наименование:BEARING

Каталожный номер:970.06.024.01

Комплект:6

Примечание:

№ на схеме:41

Наименование:RING

Каталожный номер:970.06.020.01

Комплект:3

Примечание:

№ на схеме:42

Наименование:WHEEL STUD

Каталожный номер:770.06.049.01

Комплект:24

Примечание:

№ на схеме:43

Наименование:SEAL

Каталожный номер:163.07.009.01

Комплект:2

Примечание:

№ на схеме:44

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4063

Комплект:4

Примечание:

№ на схеме:45

Наименование:WHEEL HUB

Каталожный номер:770.06.030.02

Комплект:2

Примечание:

№ на схеме:46

Наименование:O - RING

Каталожный номер:001.05.2944

Комплект:2

Примечание:

№ на схеме:47

Наименование:SNAP RING

Каталожный номер:770.06.011.01

Комплект:2

Примечание:

№ на схеме:48

Наименование:RING GEAR

Каталожный номер:970.06.055.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:RING GEAR SUPPORT

Каталожный номер:770.06.050.01

Комплект:2

Примечание:

№ на схеме:50

Наименование:BOLT

Каталожный номер:016.03.0760

Комплект:24

Примечание:

№ на схеме:51

Наименование:PLUG

Каталожный номер:000.065060

Комплект:1

Примечание:

№ на схеме:52

Наименование:BOLT

Каталожный номер:000.057073

Комплект:4

Примечание:

№ на схеме:53

Наименование:PLUG

Каталожный номер:015.03.2885

Комплект:3

Примечание:

№ на схеме:54

Наименование:PIN

Каталожный номер:770.06.044.01

Комплект:1

Примечание:

№ на схеме:55

Наименование:PIVOT PIN

Каталожный номер:770.06.043.01

Комплект:1

Примечание:

№ на схеме:56

Наименование:COVER

Каталожный номер:770.06.042.01

Комплект:1

Примечание:

№ на схеме:57

Наименование:ELECTRONIC SENSOR

Каталожный номер:770.06.708.01

Комплект:1

Примечание:

№ на схеме:58

Наименование:CONNECTOR

Каталожный номер:770.01.017.01

Комплект:1

Примечание:

№ на схеме:59

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.3718

Комплект:2

Примечание:

№ на схеме:60

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0843

Комплект:1

Примечание:

№ на схеме:61

Наименование:GREASE FITTING

Каталожный номер:008.01.0962

Комплект:4

Примечание:

№ на схеме:62

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0764

Комплект:2

Примечание:

№ на схеме:63

Наименование:O - RING

Каталожный номер:001.05.1577

Комплект:1

Примечание:

№ на схеме:64

Наименование:BOLT

Каталожный номер:016.08.1534

Комплект:4

Примечание:

№ на схеме:65

Наименование:ROLL PIN

Каталожный номер:014.03.3388

Комплект:2

Примечание:

№ на схеме:66

Наименование:DOWEL

Каталожный номер:014.03.1915

Комплект:1

Примечание:
