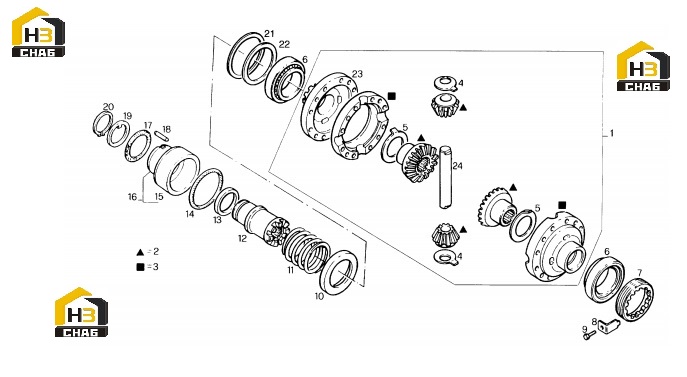

Редуктор

← Корпус редуктора и комплектующие моста Полуоси и компоненты редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydr. differential

Каталожный номер:3429476M92

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear set

Каталожный номер:3427814M92

Комплект:1

Примечание:

№ на схеме:3

Наименование:Differential gear box

Каталожный номер:3765147M91

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thrust plate

Каталожный номер:3427311M1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Thrust plate

Каталожный номер:3427461M1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:391339X1

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:3427462M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Locking plate

Каталожный номер:3427466M1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:1444071X1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Guide

Каталожный номер:3427839M1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:3427313M1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:3427838M1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust plate

Каталожный номер:3427443M1

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:359236X1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plunger

Каталожный номер:3427460M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plunger

Каталожный номер:3427459M91

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:3019927X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:3427444M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Thrust plate

Каталожный номер:3427463M1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap ring

Каталожный номер:1442697X1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:3427079M1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:3427286M1

Комплект:-

Примечание:1,00 mm

№ на схеме:22

Наименование:Shim

Каталожный номер:3427285M1

Комплект:-

Примечание:0,70 mm

№ на схеме:22

Наименование:Shim

Каталожный номер:3427284M1

Комплект:-

Примечание:0,50 mm

№ на схеме:22

Наименование:Shim

Каталожный номер:3427283M1

Комплект:-

Примечание:0,30 mm

№ на схеме:22

Наименование:Shim

Каталожный номер:3427282M1

Комплект:-

Примечание:0,15 mm

№ на схеме:22

Наименование:Shim

Каталожный номер:3427281M1

Комплект:-

Примечание:0,10 mm

№ на схеме:23

Наименование:Flange

Каталожный номер:3427837M2

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:3765110M1

Комплект:1

Примечание:
