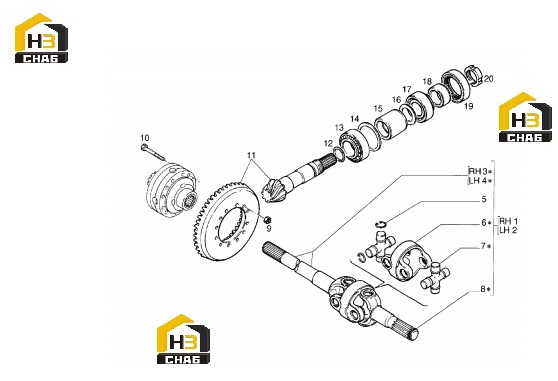

Полуоси и компоненты редуктора

← Редуктор Компоненты рулевого управления и корпуса моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Half shaft

Каталожный номер:3764040M91

Комплект:1

Примечание:

№ на схеме:2

Наименование:Half shaft

Каталожный номер:3764041M91

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fork

Каталожный номер:3765127M1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fork

Каталожный номер:3764048M1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fork

Каталожный номер:3765128M1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fork

Каталожный номер:3764049M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap ring

Каталожный номер:3429449X1

Комплект:16

Примечание:

№ на схеме:6

Наименование:Body

Каталожный номер:3765114M1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Body

Каталожный номер:3429435M1

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spider

Каталожный номер:3765113M1

Комплект:4

Примечание:

№ на схеме:7

Наименование:Spider

Каталожный номер:3429436M1

Комплект:4

Примечание:

№ на схеме:8

Наименование:Fork

Каталожный номер:3765111M1

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fork

Каталожный номер:3429439M1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:3019947X1

Комплект:12

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:3427302M1

Комплект:12

Примечание:

№ на схеме:11

Наименование:Bevel gear pinion set

Каталожный номер:3429424M91

Комплект:1

Примечание:Z=8/33

№ на схеме:12

Наименование:O-ring

Каталожный номер:366434X1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:1440642X1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429082M1

Комплект:-

Примечание:1,00 mm

№ на схеме:14

Наименование:Shim

Каталожный номер:3429081M1

Комплект:-

Примечание:0,70 mm

№ на схеме:14

Наименование:Shim

Каталожный номер:3429080M1

Комплект:-

Примечание:0,50 mm

№ на схеме:14

Наименование:Shim

Каталожный номер:3429079M1

Комплект:-

Примечание:0,30 mm

№ на схеме:14

Наименование:Shim

Каталожный номер:3429078M1

Комплект:-

Примечание:0,15 mm

№ на схеме:14

Наименование:Shim

Каталожный номер:3429077M1

Комплект:-

Примечание:0,10 mm

№ на схеме:15

Наименование:Spacer

Каталожный номер:3429075M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428258M1

Комплект:-

Примечание:1,00 mm

№ на схеме:16

Наименование:Shim

Каталожный номер:3428257M1

Комплект:-

Примечание:0,70 mm

№ на схеме:16

Наименование:Shim

Каталожный номер:3428256M1

Комплект:

Примечание:0,50 mm

№ на схеме:16

Наименование:Shim

Каталожный номер:3428255M1

Комплект:-

Примечание:0,30 mm

№ на схеме:16

Наименование:Shim

Каталожный номер:3428254M1

Комплект:-

Примечание:0,15 mm

№ на схеме:16

Наименование:Shim

Каталожный номер:3428253M1

Комплект:-

Примечание:0,10 mm

№ на схеме:17

Наименование:Bearing

Каталожный номер:339481X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:3429042M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal

Каталожный номер:3428942M1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:2824178M1

Комплект:1

Примечание:
