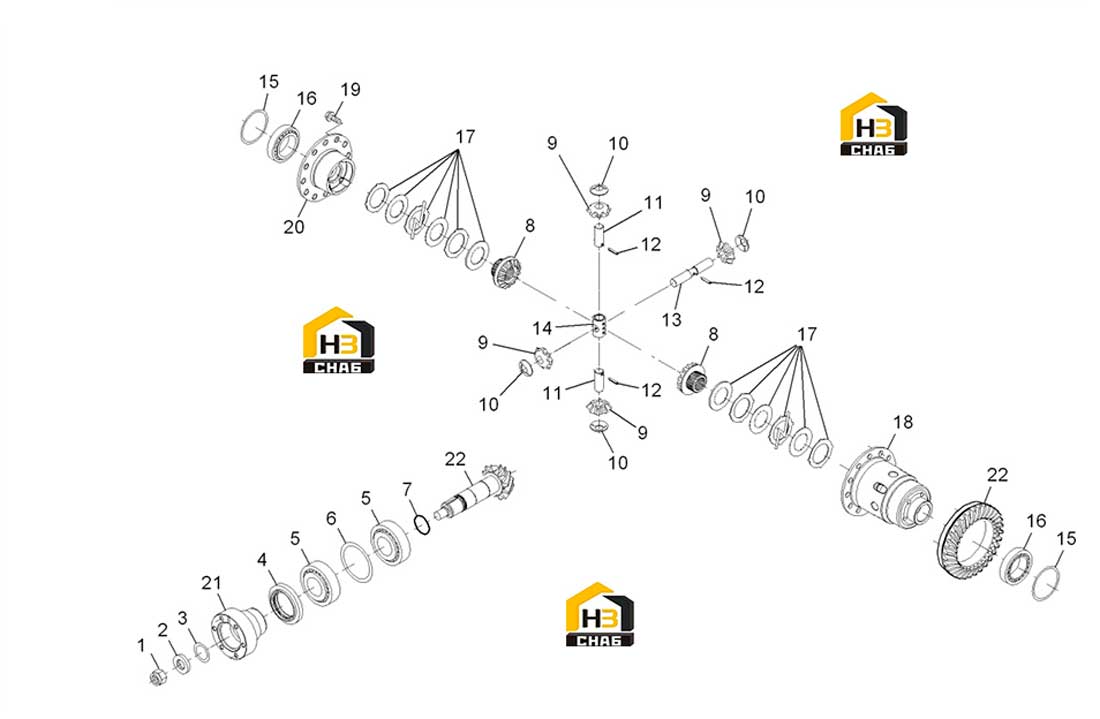

Редуктор

← Компоненты моста Корпус моста, бортовой редуктор и комплектующие →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:725.04.055.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.4444

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.4443

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.4442

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.051874

Комплект:1

Примечание:

№ на схеме:5

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.04.012.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1551

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1550

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1549

Комплект:1

Примечание:

№ на схеме:7

Наименование:O - RING

Каталожный номер:001.05.2919

Комплект:1

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.059.02

Комплект:2

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:715.04.009.02

Комплект:4

Примечание:

№ на схеме:11

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:725.04.032.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:725.04.033.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHAFT RETAINER

Каталожный номер:725.04.034.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.04.011.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:CLUTCH DISC

Каталожный номер:111.04.610.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:725.04.039.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLT

Каталожный номер:016.01.3104

Комплект:12

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:725.04.040.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:725.01.040.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEVEL GEAR SET

Каталожный номер:725.04.500.11

Комплект:1

Примечание:
