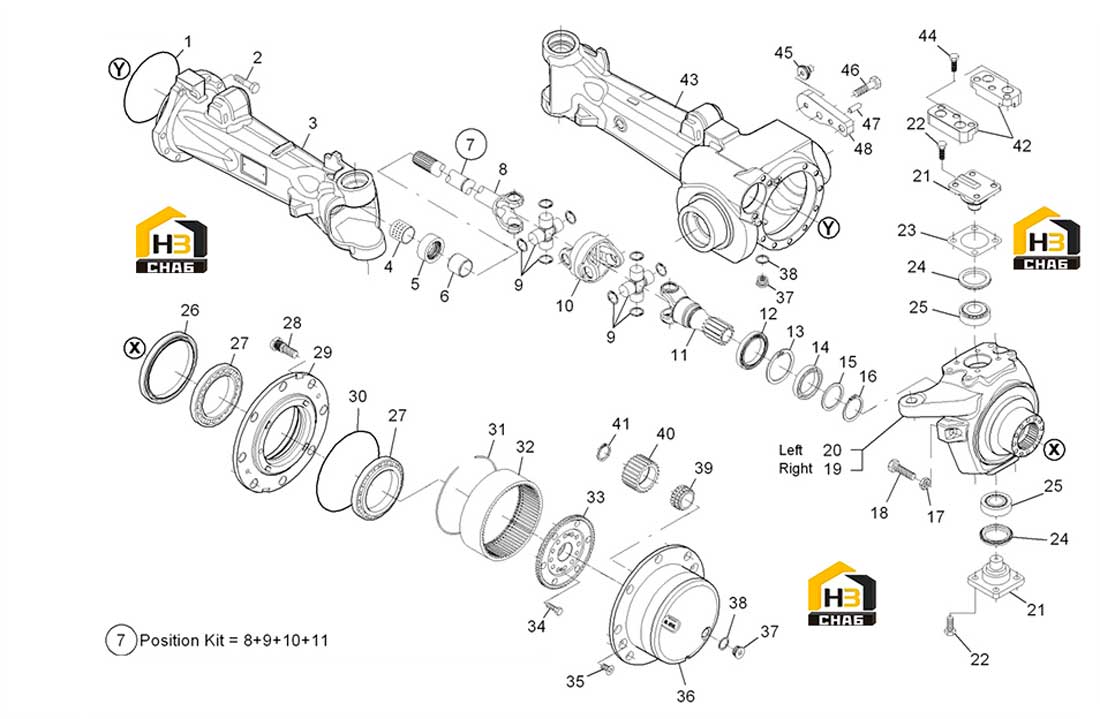

Корпус моста, бортовой редуктор и комплектующие

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.1043

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.29.4405

Комплект:10

Примечание:

№ на схеме:3

Наименование:AXLE CASE

Каталожный номер:725.01.042.06

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUSHING

Каталожный номер:725.01.020.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:725.06.030.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:JOINT

Каталожный номер:725.06.605.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:725.06.450.21

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT CROSS

Каталожный номер:725.06.450.23

Комплект:2

Примечание:

№ на схеме:10

Наименование:JOINT CENTRE SECTION

Каталожный номер:725.06.450.24

Комплект:1

Примечание:

№ на схеме:11

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:725.06.450.22

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:000.051846

Комплект:2

Примечание:

№ на схеме:13

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:14

Наименование:BALL BEARING

Каталожный номер:725.06.007.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:16

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.05.4398

Комплект:2

Примечание:

№ на схеме:18

Наименование:STEERING ADJUST BOLT

Каталожный номер:725.06.033.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:STEERING CASE

Каталожный номер:725.06.001.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEERING CASE

Каталожный номер:725.06.002.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIVOT PIN

Каталожный номер:725.06.014.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:016.01.4403

Комплект:16

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:733.06.013.04

Комплект:8

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:733.06.013.03

Комплект:4

Примечание:

№ на схеме:24

Наименование:RING

Каталожный номер:725.06.011.01

Комплект:4

Примечание:

№ на схеме:25

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.06.009.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.06.008.01

Комплект:4

Примечание:

№ на схеме:28

Наименование:WHEEL STUD

Каталожный номер:725.06.018.01

Комплект:16

Примечание:

№ на схеме:29

Наименование:WHEEL HUB

Каталожный номер:733.06.007.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:32

Наименование:RING GEAR

Каталожный номер:728.06.033.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.039.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0642

Комплект:24

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:016.06.4406

Комплект:4

Примечание:

№ на схеме:36

Наименование:PLANET GEAR CARRIER

Каталожный номер:715.06.005.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:MAGNET PLUG

Каталожный номер:725.06.034.01

Комплект:3

Примечание:

№ на схеме:38

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:4

Примечание:

№ на схеме:39

Наименование:ROLLER BEARING

Каталожный номер:725.06.037.01

Комплект:6

Примечание:

№ на схеме:40

Наименование:DIFFERENTIAL PINION

Каталожный номер:728.06.029.01

Комплект:6

Примечание:

№ на схеме:41

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:42

Наименование:SHEET

Каталожный номер:725.06.031.01

Комплект:4

Примечание:

№ на схеме:43

Наименование:AXLE CASE

Каталожный номер:725.01.043.04

Комплект:1

Примечание:

№ на схеме:44

Наименование:BOLT

Каталожный номер:016.04.4401

Комплект:8

Примечание:

№ на схеме:45

Наименование:PIN

Каталожный номер:725.01.047.01

Комплект:1

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLT

Каталожный номер:016.01.4402

Комплект:2

Примечание:

№ на схеме:47

Наименование:DOWEL

Каталожный номер:014.02.4407

Комплект:1

Примечание:

№ на схеме:48

Наименование:SHEET

Каталожный номер:725.01.045.02

Комплект:1

Примечание:
